Bộ khuếch đại sợi quang 2 kênh mới này có các chức năng của hai đơn vị trong kích thước của một đơn vị chung. Bạn chỉ cần một nửa số lượng thiết bị, góp phần đáng kể vào việc thu nhỏ thiết bị và bảng điều khiển của bạn. Hơn nữa, bạn có thể giảm đáng kể chi phí mua hàng, đi dây và tiêu thụ điện năng.
Bộ khuếch đại sợi quang Omron E3NX-MA
Liên hệ
Liên hệ :
08 88 44 88 99
Liên hệ :
0978 63 73 78
Liên hệ :
0909 63 73 78
Liên Hệ Tư Vấn
Lưu ý: Quý khách có thể tùy chọn mẫu sản phẩm hoặc liên hệ để được tư vấn
Bảng điều khiển và thiết bị thu nhỏ
Phát hiện ổn định
Từ các vật thể trong suốt đến phôi gia công có độ phản chiếu thấp Hiệu suất với khả năng phát hiện ổn định cao ngay cả với hai kênh
Hiệu suất cao
Công nghệ hiện thực hóa hiệu suất cơ bản
Phát xạ mạnh mẽ và đồng đều mà không làm mất ánh sáng [PHẦN KHỚP NỐI HIỆU SUẤT CAO GIGA RAY2S] [PAT]
[Hiệu suất khớp nối quang 40%]
Vì khoảng cách giữa sợi quang và đèn LED ngắn nên ánh sáng được truyền đi mà không bị thất thoát.
Thấu kính và gương phản xạ phát ra bức xạ mạnh mẽ, đồng đều.
Độ nhiễu thấp để thu tín hiệu chính xác [THU THUẬT THU ÁNH SÁNG Giảm nhiễu thông minh]
Ảnh hưởng của nhiễu được giảm để đạt được mức ánh sáng tới ổn định bằng cách tăng số lượng mẫu được lấy.
Điều này làm tăng biên độ cho các giá trị ngưỡng để đạt được khả năng phát hiện ổn định.
hoạt động dễ dàng
Chỉ cần nhấn một nút, bất kỳ ai cũng có thể dễ dàng tự động đặt cường độ và ngưỡng ánh sáng
Cài đặt nhất quán cho tất cả người dùng Cài đặt điều chỉnh thông minh [PAT]
chức năng đáng tin cậy
Hai chức năng hỗ trợ quyết định để giúp bạn
Hiển thị trực quan về thời gian trôi qua và sự khác biệt về mức độ sự cố. Trình xem giải pháp [PAT]
Thông tin trực quan cho Công cụ tìm kiếm thay đổi phôi nhanh [PAT]
Bạn có thể xác nhận các thay đổi trong giá trị được hiển thị cho các phôi gia công nhanh để đặt ngưỡng chính xác.
Tiết kiệm dây và tiết kiệm công việc
Các mẫu đầu nối tiết kiệm dây Giảm thiểu công việc đi dây
Nguồn được cung cấp từ Đầu nối chính; Slave Connectors chỉ có các dòng đầu ra. Vì không có sự phân biệt Chủ/Phụ trong các đơn vị bộ khuếch đại, bạn có thể hợp nhất kho thành một loại mô hình.
Tiết kiệm dây hơn và cải thiện năng suất với Network Communications
Sử dụng Bộ truyền thông cảm biến để tiết kiệm nhiều dây hơn và điều khiển từ xa tối đa 15 bộ khuếch đại (tổng cộng 30 kênh). Có sẵn màn hình toàn màn hình cho ngưỡng 2 kênh và cường độ ánh sáng; Cài đặt tập thể giúp giảm thời gian vận hành thiết bị. Hệ thống giám sát các điều kiện của thiết bị để bảo trì phòng ngừa và giảm thời gian ngừng hoạt động trong trường hợp có sự cố, giúp thiết bị vận hành an toàn và ổn định.
Dễ dàng phát hiện
Có thể kiểm soát đầu ra thông qua các hoạt động số hoặc logic. Một cảm biến duy nhất có thể xử lý nhiều ứng dụng
Phân biệt thông qua các hoạt động số
Kiểm soát đầu ra thông qua các hoạt động logic
Có thể xuất kết quả hoạt động logic giữa cảm biến 1-ch và 2-ch.
[Tham khảo] Mẫu đầu ra của các phép toán logic
Có thể có các đầu ra phân biệt sự kết hợp của các kết quả hoạt động: Các đầu ra hoạt động AND khi cả 1ch và 2ch được BẬT, các đầu ra hoạt động OR khi BẬT 1ch hoặc 2ch hoặc khi cả 1ch và 2ch được BẬT và các đầu ra hoạt động XOR khi chỉ 1ch hoặc 2ch được BẬT.
Đặc điểm
| Type | Connecting method |
Appearance | Inputs/ outputs |
Model | ||
|---|---|---|---|---|---|---|
| NPN output | PNP output | |||||
| 2-channel models *2 |
Standard Type | Pre-wired (2 m) |  |
2 outputs | E3NX-MA11 | E3NX-MA41 |
| Wire-saving Connector |
 |
2 outputs | E3NX-MA6 | E3NX-MA8 | ||
| Model for Sensor Communications Unit *1 |
Connector for Sensor Communications Unit |
 |
— | E3NX-MA0 | ||
*1. A Sensor Communications Unit is required if you want to use the Fiber Amplifier Unit on a network.
*2. Two Fiber Units can be connected to one Fiber Amplifier Unit.
Accessories (Sold Separately)

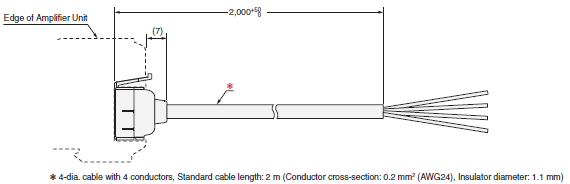

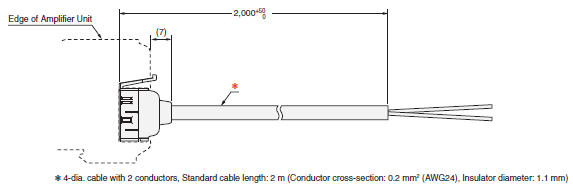

Wire-saving Connectors (Required for models for Wire-saving Connectors.)
Connectors are not provided with the Fiber Amplifier Unit and must be ordered separately. *Protective stickers are provided.
| Type | Appearance | Cable length |
No. of conductors |
Model | Applicable Fiber Amplifier Units |
|---|---|---|---|---|---|
| Master Connector |  |
2 m | 4 | E3X-CN21 | E3NX-MA6 E3NX-MA8 |
| Slave Connector |  |
2 | E3X-CN22 |

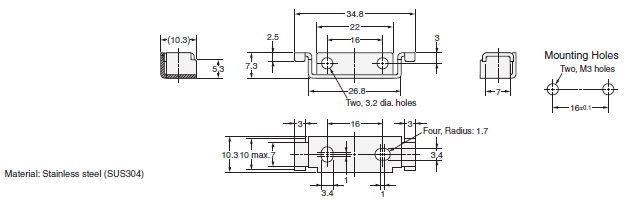

Mounting Bracket
A Mounting Bracket is not provided with the Fiber Amplifier Unit. It must be ordered separately as required.
| Appearance | Model | Quantity |
|---|---|---|
 |
E39-L143 | 1 |

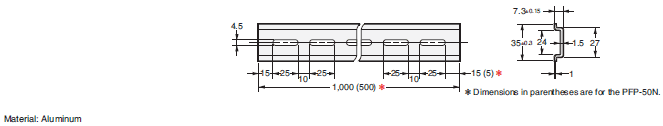

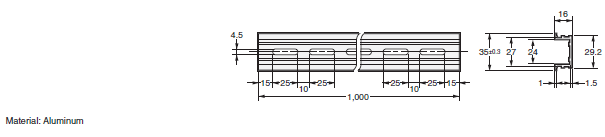

DIN Track
A DIN Track is not provided with the Fiber Amplifier Unit. It must be ordered separately as required.
| Appearance | Type | Model | Quantity |
|---|---|---|---|
 |
Shallow type, total length: 1 m | PFP-100N | 1 |
| Shallow type, total length: 0.5 m | PFP-50N | ||
| Deep type, total length: 1 m | PFP-100N2 |

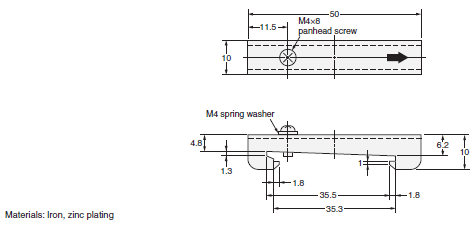

End Plate
Two End Plates are provided with the Sensor Communications Unit. End Plates are not provided with the Fiber Amplifier Unit. They must be ordered separately as required.
| Appearance | Model | Quantity |
|---|---|---|
 |
PFP-M | 1 |
Related Products
Sensor Communications Units
| Type | Appearance | Model |
|---|---|---|
| Sensor Communications Unit for EtherCAT |  |
E3NW-ECT |
| Sensor Communications Unit for CC-Link |  |
E3NW-CCL |
| Distributed Sensor Unit * |  |
E3NW-DS |
Thông số kỹ thuật
Ratings and Specifications
| Type | Standard Type | Model for Sensor Communications Unit |
||
|---|---|---|---|---|
| NPN output | E3NX-MA11 | E3NX-MA6 | E3NX-MA0 | |
| PNP output | E3NX-MA41 | E3NX-MA8 | ||
| Connecting method | Pre-wired | Wire-saving Connector | Connector for Sensor Communications Unit |
|
| Inputs/ outputs |
Outputs | 2 outputs | —*1 | |
| External inputs | — | — | ||
| Light source (wavelength) | Red, 4-element LED (625 nm) | |||
| Power supply voltage | 10 to 30 VDC, including 10% ripple (p-p) | Supplied from the connector through the Sensor Communications Unit | ||
| Power consumption *2 | At Power supply voltage of 24 VDC Normal mode: 960 mW max. (Current consumption at 40 mA max.) Eco function ON: 770 mW max. (Current consumption at 32 mA max.) Eco function LO: 870 mW max. (Current consumption at 36 mA max.) |
|||
| Control output | Load power supply voltage: 30 VDC max., open-collector output (depends on the NPN/PNP output format) Load current: Groups of 1 to 3 Amplifier Units: 100 mA max., Groups of 4 to 30 Amplifier Units: 20 mA max. (Residual voltage: At load current of less than 10 mA: 1 V max. At load current of 10 to 100 mA: 2 V max.) OFF current: 0.1 mA max. |
— | ||
| Indicators | 7-segment displays (Sub digital display: green, Main digital display: white) Display direction: Switchable between normal and reversed. OUT indicator (orange), L/D indicator (orange), ST indicator (blue), DPC indicator (green), and OUT selection indicator (orange) |
|||
| Protection circuits | Power supply reverse polarity protection, output short-circuit protection, and output reverse polarity protection | Power supply reverse polarity protection and output shortcircuit protection | ||
| Response time |
Super-high-speed mode (SHS) | Operate or reset: 100 μs | ||
| High-speed mode (HS) | Operate or reset: 450 μs | |||
| Standard mode (Stnd) | Operate or reset: 1ms | |||
| Giga-power mode (GIGA) | Operate or reset: 16ms | |||
| Sensitivity adjustment | Smart Tuning (2-point tuning, full auto tuning, position tuning, maximum sensitivity tuning, power tuning, or percentage tuning (-99% to 99%)) or manual adjustment | |||
| Maximum connectable Units | 30 | With E3NW-ECT: 30 units *3 With E3NW-CCL: 16 units |
||
| No. of Units for mutual interference prevention *4 |
9 Note: The mutual interference prevention function is disabled if the detection mode is set to super-high-speed mode. |
|||
| Functions | Automatic power control (APC) | Always enabled. | ||
| Dynamic power control (DPC) | Provided | |||
| Timer | Select from timer disabled, OFF-delay, ON-delay, one-shot, or ON-delay + OFF-delay timer: 1 to 9,999 ms | |||
| Zero reset | Negative values can be displayed. (Threshold value is shifted.) | |||
| Resetting settings *5 | Select from initial reset (factory defaults) or user reset (saved settings). | |||
| Eco mode | Select from OFF (digital display lit), Eco ON (digital display not lit), and Eco LO (digital display dimmed). | |||
| Sensor OFF setting | — | Select from ON or OFF. | ||
| Bank switching | Select from banks 1 to 4. | |||
| Power tuning | Select from ON or OFF. | |||
| Output 1 | Select from normal detection mode or area detection mode. | |||
| Output 2 | Select from normal detection mode, AND output mode, OR output mode, XOR output mode, GAP output mode, Falling synchronization mode, Rising synchronization mode or area detection mode. | |||
| Hysteresis width | Select from standard setting or user setting. For a user setting, the hysteresis width can be set from 0 to 9,999. | |||
| Ambient illumination (Receiver side) | Incandescent lamp: 20,000 lx max., Sunlight: 30,000 lx max. | |||
| Ambient temperature range *6 | Operating: Groups of 1 or 2 Amplifier Units: -25 to 55°C, Groups of 3 to 10 Amplifier Units: -25 to 50°C, Groups of 11 to 16 Amplifier Units: -25 to 45°C, Groups of 17 to 30 Amplifier Units: -25 to 40°C Storage: -30 to 70°C (with no icing or condensation) |
Operating: Groups of 1 or 2 Amplifier Units: 0 to 55°C, Groups of 3 to 10 Amplifier Units: 0 to 50°C, Groups of 11 to 16 Amplifier Units: 0 to 45°C, Groups of 17 to 30 Amplifier Units: 0 to 40°C Storage: -30 to 70°C (with no icing or condensation) |
||
| Ambient humidity range | Operating and storage: 35 to 85% (with no condensation) within the surrounding air temperature range shown above | |||
| Altitude | 2,000 m max. | |||
| Installation environment | Pollution degree 3 | |||
| Insulation resistance | 20 MΩ min. (at 500 VDC) | |||
| Dielectric strength | 1,000 VAC at 50/60 Hz for 1 min | |||
| Vibration resistance (destruction) |
10 to 55 Hz with a 1.5-mm double amplitude for 2 hours each in X, Y, and Z directions | |||
| Shock resistance (destruction) | 500 m/s2 for 3 times each in X, Y, and Z directions | 150 m/s2 for 3 times each in X, Y, and Z directions | ||
| Degree of protection | IEC 60529 IP50 (with Protective Cover attached) | |||
| Weight (packed state/Sensor only) |
Approx. 115 g/ approx. 75 g |
Approx. 60g/ approx. 20g |
Approx. 65 g/ approx. 25 g |
|
| Materials | Case | Polycarbonate (PC) | ||
| Cover | Polycarbonate (PC) | |||
| Cable | PVC | |||
| Accessories | Instruction Manual | |||
*1. Two sensor outputs are allocated in the programmable logic controller PLC I/O table.
PLC operation via Communications Unit enables reading detected values and changing settings.
*2. Power consumption
At Power supply voltage of 10 to 30 VDC
Standard Models:
Normal mode : 1080 mW max. (Current consumption: 36 mA max. at 30 VDC, 75 mA max. at 10 VDC)
Eco function ON: 840 mW max. (Current consumption: 28 mA max. at 30 VDC, 55 mA max. at 10 VDC)
Eco function LO : 960 mW max. (Current consumption: 32 mA max. at 30 VDC, 65 mA max. at 10 VDC)
*3. When connected to an OMRON NJ-series Controller.
*4. The tuning will not change the number of units.
The least unit count among the mutual interference prevention units of E3NX and E3NC.
Check the mutual interference prevention unit count and response speed of each model.
*5. The bank is not reset by the user reset function or saved by the user save function.
*6. When the number of connected units is 11 or more, the ambient temperature is less than 50°C.
Sensing Distances
Threaded Models
| Sensing method |
Size | Sensing direction |
Aperture angle |
Model | Sensing distance (mm) | |||
|---|---|---|---|---|---|---|---|---|
| Giga mode |
Standard mode |
High-speed mode |
Super-high- speed mode |
|||||
| Through- beam |
M4 | Right-angle | 60° | E32-T11N 2M | 1,870 | 910 | 700 | 180 |
| Straight | E32-T11R 2M | 1,870 | 910 | 700 | 180 | |||
| 15° | E32-LT11 2M | 4,000 *1 | 3,510 | 2,700 | 700 | |||
| Right-angle | E32-LT11N 2M | 4,000 *1 | 2,990 | 2,300 | 590 | |||
| Straight | E32-LT11R 2M | 4,000 *1 | 2,990 | 2,300 | 590 | |||
| Reflective | M3 | Right-angle | 60° | E32-C31N 2M | 100 | 44 | 32 | 9 |
| E32-C21N 2M | 480 | 190 | 140 | 43 | ||||
| M4 | E32-D21N 2M | 800 | 320 | 240 | 72 | |||
| M6 | E32-C11N 2M | 740 | 310 | 240 | 66 | |||
| 15° | E32-LD11N 2M | 790 | 310 | 240 | 71 | |||
| M3 | Straight | 60° | E32-D21R 2M | 130 | 57 | 40 | 11 | |
| E32-C31 2M | 330 | 130 | 100 | 30 | ||||
| E32-C31M 1M | 330 | 130 | 100 | 30 | ||||
| M4 | E32-D211R 2M | 130 | 57 | 40 | 11 | |||
| M6 | E32-D11R 2M | 800 | 320 | 240 | 72 | |||
| E32-CC200 2M | 1,340 | 540 | 400 | 120 | ||||
| 15° | E32-LD11 2M | 820 | 330 | 250 | 74 | |||
| E32-LD11R 2M | 790 | 310 | 240 | 71 | ||||
*1. The fiber length is 2 m on each side, so the sensing distance is given as 4,000 mm.
Cylindrical Models
| Sensing method |
Size | Sensing direction |
Model | Sensing distance (mm) | |||
|---|---|---|---|---|---|---|---|
| Giga mode |
Standard mode |
High-speed mode |
Super-high- speed mode |
||||
| Through- beam |
1 dia. | Top-view | E32-T223R 2M | 520 | 260 | 150 | 45 |
| 1.5 dia. | E32-T22B 2M | 750 | 370 | 220 | 65 | ||
| 3 dia. | E32-T12R 2M | 1,870 | 910 | 700 | 180 | ||
| Side-view | E32-T14LR 2M | 690 | 330 | 260 | 67 | ||
| Reflective | 1.5 dia. | Top-view | E32-D22B 2M | 130 | 57 | 40 | 11 |
| 1.5 dia. + 0.5 dia. | E32-D43M 1M | 29 | 12 | 8 | 2 | ||
| 3 dia. | E32-D22R 2M | 130 | 57 | 40 | 11 | ||
| E32-D221B 2M | 310 | 120 | 90 | 26 | |||
| E32-D32L 2M | 680 | 280 | 200 | 58 | |||
| 3 dia. + 0.8 dia. | E32-D33 2M | 68 | 28 | 20 | 5 | ||
Flat Models
| Sensing method |
Sensing direction |
Model | Sensing distance (mm) | |||
|---|---|---|---|---|---|---|
| Giga mode | Standard mode | High-speed mode | Super-high- speed mode |
|||
| Through- beam |
Top-view | E32-T15XR 2M | 1,870 | 910 | 700 | 180 |
| Side-view | E32-T15YR 2M | 690 | 330 | 260 | 67 | |
| Flat-view | E32-T15ZR 2M | 690 | 330 | 260 | 67 | |
| Reflective | Top-view | E32-D15XR 2M | 800 | 320 | 240 | 72 |
| Side-view | E32-D15YR 2M | 180 | 76 | 52 | 16 | |
| Flat-view | E32-D15ZR 2M | 180 | 76 | 52 | 16 | |
Sleeve Models
| Sensing method |
Sensing direction |
Model | Sensing distance (mm) | |||
|---|---|---|---|---|---|---|
| Giga mode | Standard mode | High-speed mode | Super-high- speed mode |
|||
| Through- beam |
Side-view | E32-T24R 2M | 140 | 71 | 50 | 12 |
| E32-T24E 2M | 450 | 220 | 150 | 39 | ||
| Top-view | E32-T21-S1 2M | 510 | 250 | 170 | 44 | |
| E32-TC200BR 2M | 1,870 | 910 | 700 | 180 | ||
| Reflective | Side-view | E32-D24R 2M | 68 | 28 | 20 | 5 |
| E32-D24-S2 2M | 150 | 64 | 45 | 13 | ||
| Top-view | E32-D43M 1M | 29 | 12 | 8 | 2 | |
| E32-D331 2M | 13 | 5 | 4 | 1 | ||
| E32-D33 2M | 68 | 28 | 20 | 5 | ||
| E32-D32-S1 0.5M | 68 | 28 | 18 | 5 | ||
| E32-D31-S1 0.5M | 68 | 28 | 20 | 5 | ||
| E32-DC200F4R 2M | 130 | 57 | 40 | 11 | ||
| E32-D22-S1 2M | 220 | 96 | 72 | 19 | ||
| E32-D21-S3 2M | 220 | 96 | 72 | 19 | ||
| E32-DC200BR 2M | 800 | 320 | 240 | 72 | ||
| E32-D25-S3 2M | 220 | 96 | 72 | 19 | ||
Small-spot, Reflective Models
| Type | Spot diameter |
Center distance (mm) |
Model | Sensing distance (mm) | |||
|---|---|---|---|---|---|---|---|
| Giga mode |
Standard mode |
High-speed mode |
Super-high- speed mode |
||||
| Variable spot |
0.1 to 0.6 dia. | 6 to 15 | E32-C42 1M + E39-F3A | Spot diameter of 0.1 to 0.6 mm at 6 to 15 mm. | |||
| 0.3 to 1.6 dia. | 10 to 30 | E32-C42 1M + E39-F17 | Spot diameter of 0.3 to 1.6 mm at 10 to 30 mm. | ||||
| Parallel light |
4 dia. | 0 to 20 | E32-C31 2M + E39-F3C | Spot diameter of 4 mm max. at 0 to 20 mm. | |||
| E32-C21N 2M + E39-F3C | Spot diameter of 0.2 mm at 17 mm. | ||||||
| Integrated lens |
0.1 dia. | 5 | E32-C42S 1M | Spot diameter of 0.1 mm at 5 mm. | |||
| 6 dia. | 50 | E32-L15 2M | Spot diameter of 6 mm at 50 mm. (For all the sensing distance modes (40 to 100mm)) |
||||
| Small- spot |
0.1 dia. | 7 | E32-C41 1M + E39-F3A-5 | Spot diameter of 0.1 mm at 7 mm. | |||
| 0.5 dia. | E32-C31 2M + E39-F3A-5 | Spot diameter of 0.5 mm at 7 mm. | |||||
| E32-C21N 2M + E39-F3A-5 | |||||||
| 0.2 dia. | 17 | E32-C41 1M + E39-F3B | Spot diameter of 0.2 mm at 17 mm. | ||||
| 0.5 dia. | E32-C31 2M + E39-F3B | Spot diameter of 0.5 mm at 17 mm. | |||||
| E32-C21N 2M + E39-F3B | |||||||
| 3 dia. | 50 | E32-CC200 2M + E39-F18 | Spot diameter of 3 mm at 50 mm. | ||||
| E32-C11N 2M + E39-F18 | |||||||
High-power Beam Models
| Type | Sensing direction |
Aperture angle |
Model | Sensing distance (mm) | |||
|---|---|---|---|---|---|---|---|
| Giga mode |
Standard mode |
High-speed mode |
Super-high- speed mode |
||||
| Through- beam models with integrated lens |
Right-angle | 15° | E32-LT11N 2M | 4,000 *2 | 2,990 | 2,300 | 590 |
| Top-view | 10° | E32-T17L 10M | 20,000 *1 | 20,000 *1 | 20,000 *1 | 5,200 | |
| 15° | E32-LT11 2M | 4,000 *2 | 3,510 | 2,700 | 700 | ||
| E32-LT11R 2M | 4,000 *2 | 2,990 | 2,300 | 590 | |||
| Side-view | 30° | E32-T14 2M | 4,000 *2 | 4,000 *2 | 4,000 *2 | 1,160 | |
| Through- beam models with lenses |
Right-angle | 12° | E32-T11N 2M + E39-F1 | 4,000 *2 | 4,000 *2 | 4,000 *2 | 1,270 |
| 6° | E32-T11N 2M + E39-F16 | 4,000 *2 | 4,000 *2 | 4,000 *2 | 2,290 | ||
| Top-view | 12° | E32-T11R 2M + E39-F1 | 4,000 *2 | 4,000 *2 | 4,000 *2 | 1,270 | |
| 6° | E32-T11R 2M + E39-F16 | 4,000 *2 | 4,000 *2 | 4,000 *2 | 2,290 | ||
| Side-view | 60° | E32-T11R 2M + E39-F2 | 1,680 | 810 | 630 | 160 | |
| Top-view | 12° | E32-T11 2M + E39-F1 | 4,000 *2 | 4,000 *2 | 4,000 *2 | 1,630 | |
| 6° | E32-T11 2M + E39-F16 | 4,000 *2 | 4,000 *2 | 4,000 *2 | 2,940 | ||
| Side-view | 60° | E32-T11 2M + E39-F2 | 2,170 | 1,050 | 810 | 210 | |
| Top-view | 12° | E32-T51R 2M + E39-F1 | 4,000 *2 | 2,850 | 2,190 | 570 | |
| 6° | E32-T51R 2M + E39-F16 | 4,000 *2 | 4,000 *2 | 4,000 *2 | 1,830 | ||
| Side-view | 60° | E32-T51R 2M + E39-F2 | 1,430 | 690 | 530 | 130 | |
| Top-view | 12° | E32-T81R-S 2M + E39-F1 | 4,000 *2 | 3,270 | 2,520 | 650 | |
| 6° | E32-T81R-S 2M + E39-F16 | 4,000 *2 | 4,000 *2 | 4,000 *2 | 1,170 | ||
| Side-view | 60° | E32-T81R-S 2M + E39-F2 | 860 | 420 | 320 | 84 | |
| Top-view | 12° | E32-T61-S 2M + E39-F1 | 4,000 *2 | 4,000 *2 | 4,000 *2 | 1,090 | |
| 6° | E32-T61-S 2M + E39-F16 | 4,000 *2 | 4,000 *2 | 4,000 *2 | 1,960 | ||
| Side-view | 60° | E32-T61-S 2M + E39-F2 | 1,440 | 700 | 540 | 140 | |
| Top-view | 12° | E32-T51 2M + E39-F1-33 | 4,000 *2 | 2,990 | 2,300 | 590 | |
| 6° | E32-T51 2M + E39-F16 | 4,000 *2 | 4,000 *2 | 4,000 *2 | 3,270 | ||
| Reflective models with integrated lens |
Top-view | 4° | E32-D16 2M | 40 to 4,000 *2 | 40 to 2,100 | 40 to 1,350 | 40 to 480 |
*1. The fiber length is 10 m on each side, so the sensing distance is given as 20,000 mm.
*2. The fiber length is 2 m on each side, so the sensing distance is given as 4,000 mm.
Narrow View Models
| Sensing method |
Sensing direction |
Aperture angle |
Model | Sensing distance (mm) | |||
|---|---|---|---|---|---|---|---|
| Giga mode | Standard mode | High-speed mode | Super-high- speed mode |
||||
| Through- beam |
Side-view | 1.5° | E32-A03 2M | 3,210 | 1,560 | 1,200 | 310 |
| E32-A03-1 2M | 3,210 | 1,560 | 1,200 | 310 | |||
| 3.4° | E32-A04 2M | 1,200 | 580 | 450 | 110 | ||
| 4° | E32-T24SR 2M | 3,930 | 1,910 | 1,460 | 380 | ||
| E32-T24S 2M | 4,000 *1 | 2,270 | 1,740 | 450 | |||
| E32-T22S 2M | 4,000 *1 | 3,250 | 2,500 | 650 | |||
*1. The fiber length is 2 m on each side, so the sensing distance is given as 4,000 mm.
Models for Detection without Background Interference
| Sensing method |
Sensing direction |
Model | Sensing distance (mm) | |||
|---|---|---|---|---|---|---|
| Giga mode | Standard mode | High-speed mode | Super-high- speed mode |
|||
| Limited- reflective |
Flat-view | E32-L16-N 2M | 0 to 15 | 0 to 12 | ||
| E32-L24S 2M | 0 to 4 | |||||
| Side-view | E32-L25L 2M | 5.4 to 9 (center 7.2) | ||||
Transparent Object Detection (Retro-reflective Models)
| Sensing method |
Feature | Size | Model | Sensing distance (mm) | |||
|---|---|---|---|---|---|---|---|
| Giga mode |
Standard mode |
High-speed mode |
Super-high- speed mode |
||||
| Retro- reflective |
Film detection | M3 | E32-C31 2M+ E39-F3R+E39-RP37 |
230 | 200 | — | |
| Square | — | E32-R16 5M | 150 to 1,500 | ||||
| Threaded | M6 | E32-R21 2M | 10 to 250 | ||||
| Hex-shaped | E32-LR11NP 2M+ E39-RP1 |
1,280 | 1,080 | 1,000 | 360 | ||
Transparent Object Detection (Limited-reflective Models)
| Sensing method |
Feature | Sensing direction |
Model | Sensing distance (mm) | |||
|---|---|---|---|---|---|---|---|
| Giga mode | Standard mode | High-speed mode | Super-high- speed mode |
||||
| Limited- reflective |
Small size | Flat-view | E32-L24S 2M | 0 to 4 | |||
| Standard | E32-L16-N 2M | 0 to 15 | 0 to 12 | ||||
| Glass substrate alignment, 70°C |
E32-A08 2M | 15 to 25 | — | ||||
| Standard/ long-distance |
E32-A12 2M | 12 to 30 | — | ||||
| Side-view form | Side-view | E32-L25L 2M | 5.4 to 9 (center 7.2) | ||||
| Glass substrate mapping, 70°C |
Top-view | E32-A09 2M | 15 to 38 | — | |||
Chemical-resistant, Oil-resistant Models
| Sensing method |
Type | Sensing direction |
Model | Sensing distance (mm) | |||
|---|---|---|---|---|---|---|---|
| Giga mode | Standard mode | High-speed mode |
Super-high- speed mode |
||||
| Through- beam |
Oil-resistant | Right-angle | E32-T11NF 2M | 4,000 *1 | 4,000 *1 | 4,000 *1 | 1,340 |
| Chemical/ oil-resistant |
Top-view | E32-T12F 2M | 4,000 *1 | 4,000 *1 | 4,000 *1 | 1,040 | |
| E32-T11F 2M | 4,000 *1 | 3,380 | 2,600 | 670 | |||
| Side-view | E32-T14F 2M | 1,340 | 650 | 500 | 130 | ||
| Chemical/ oil-resistant at 150°C |
Top-view | E32-T51F 2M | 4,000 *1 | 2,340 | 1,800 | 460 | |
| Reflective | Semiconductors: Cleaning, developing, and etching; 60°C |
Top-view | E32-L11FP 2M | 8 to 20 mm from tip of lens (Recommended sensing distance: 11 mm), 19 to 31 mm from center of mounting hole A (Recommended sensing distance: 22 mm) |
|||
| Semiconductors: Resist stripping; 85°C |
E32-L11FS 2M | 8 to 20 mm from tip of lens (Recommended sensing distance: 11 mm), 32 to 44 mm from center of mounting hole A (Recommended sensing distance: 35 mm) |
|||||
| Chemical/ oil-resistant |
E32-D12F 2M | — *2 | 170 | 130 | 39 | ||
| Chemical- resistant cable |
E32-D11U 2M | 800 | 320 | 240 | 72 | ||
*1. The fiber length is 2 m on each side, so the sensing distance is given as 4,000 mm.
*2. Even if there is no sensing object, the Sensor will detect light that is reflected by the fluororesin.
Bending-resistant Models
| Sensing method |
Size | Model | Sensing distance (mm) | |||
|---|---|---|---|---|---|---|
| Giga mode | Standard mode | High-speed mode | Super-high- speed mode |
|||
| Through- beam |
1.5 dia. | E32-T22B 2M | 750 | 370 | 220 | 65 |
| M3 | E32-T21 2M | 670 | 330 | 220 | 58 | |
| M4 | E32-T11 2M | 2,410 | 1,170 | 900 | 230 | |
| Square | E32-T25XB 2M | 500 | 250 | 170 | 43 | |
| Reflective | 1.5 dia. | E32-D22B 2M | 130 | 57 | 40 | 11 |
| M3 | E32-D21 2M | 130 | 57 | 40 | 11 | |
| 3 dia. | E32-D221B 2M | 310 | 120 | 90 | 26 | |
| M4 | E32-D21B 2M | 310 | 120 | 90 | 26 | |
| M6 | E32-D11 2M | 800 | 320 | 240 | 72 | |
| Square | E32-D25XB 2M | 220 | 92 | 60 | 18 | |
Heat-resistant Models
| Sensing method |
Heat-resistant temperature |
Model | Sensing distance (mm) | |||
|---|---|---|---|---|---|---|
| Giga mode | Standard mode | High-speed mode | Super-high- speed mode |
|||
| Through- beam |
100°C | E32-T51R 2M | 1,500 | 720 | 560 | 140 |
| 150°C | E32-T51 2M | 2,680 | 1,300 | 1,000 | 260 | |
| 200°C | E32-T81R-S 2M | 960 | 460 | 360 | 93 | |
| 350°C | E32-T61-S 2M | 1,600 | 780 | 600 | 150 | |
| Reflective | 100°C | E32-D51R 2M | 640 | 250 | 190 | 57 |
| 150°C | E32-D51 2M | 1,070 | 430 | 320 | 96 | |
| 200°C | E32-D81R-S 2M | 380 | 150 | 120 | 34 | |
| 300°C | E32-A08H2 2M | 15 to 25 | — | |||
| E32-A09H2 2M | 20 to 30 (center 25) | — | ||||
| 350°C | E32-D61-S 2M | 380 | 150 | 120 | 34 | |
| 400°C | E32-D73-S 2M | 250 | 100 | 80 | 22 | |
Area Detection Models
| Sensing method |
Type | Sensing width |
Model | Sensing distance (mm) | |||
|---|---|---|---|---|---|---|---|
| Giga mode | Standard mode | High-speed mode | Super-high- speed mode |
||||
| Through- beam |
Area | 11 mm | E32-T16PR 2M | 3,010 | 1,460 | 1,120 | 290 |
| E32-T1s6JR 2M | 2,610 | 1,260 | 970 | 250 | |||
| 30 mm | E32-T16WR 2M | 4,000 *1 | 2,240 | 1,720 | 440 | ||
| Reflective | Array | 11 mm | E32-D36P1 2M | 670 | 270 | 200 | 60 |
*1. The fiber length is 2 m on each side, so the sensing distance is given as 4,000 mm.
Liquid-level Detection Models
| Sensing method |
Tube diameter |
Feature | Model | Sensing distance (mm) | |||
|---|---|---|---|---|---|---|---|
| Giga mode |
Standard mode |
High-speed mode |
Super-high- speed mode |
||||
| Tube- mounting |
3.2, 6.4, or 9.5 dia |
Stable residual quantity detection |
E32-A01 5M | Applicable tube: Transparent tube with a diameter of 3.2, 6.4, or 9.5 mm, Recommended wall thickness: 1 mm |
|||
| 8 to 10 dia | Mounting at multiple levels |
E32-L25T 2M | Applicable tube: Transparent tube with a diameter of 8 to 10 mm, Recommended wall thickness: 1 mm |
||||
| No restrictions | Large tubes | E32-D36T 2M | Applicable tube: Transparent tube (no restrictions on diameter) | ||||
| Liquid contact (heat-resistant up to 200°C) |
— | — | E32-D82F1 4M | Liquid-contact type | |||
Vacuum-resistant Models
| Sensing method |
Heat-resistant temperature |
Model | Sensing distance (mm) | |||
|---|---|---|---|---|---|---|
| Giga mode |
Standard mode |
High-speed mode |
Super-high- speed mode |
|||
| Through- beam |
120°C | E32-T51V 1M | 690 | 330 | 260 | 67 |
| E32-T51V 1M+E39-F1V | 2,000 *1 | 1,760 | 1,360 | 350 | ||
| 200°C | E32-T84SV 1M | 1,710 | 830 | 640 | 160 | |
*1. The fiber length is 1 m on each side, so the sensing distance is given as 2,000 mm.
Models for FPD, Semiconductors, and Solar Cells
| Sensing method |
Application | Operating temperature |
Model | Sensing distance (mm) | |||
|---|---|---|---|---|---|---|---|
| Giga mode |
Standard mode |
High-speed mode |
Super-high- speed mode |
||||
| Limited- reflective |
Glass presence detection |
70°C | E32-L16-N 2M | 0 to 15 | 0 to 12 | ||
| Glass substrate alignment |
E32-A08 2M | 15 to 25 | — | ||||
| 300°C | E32-A08H2 2M | 15 to 25 | — | ||||
| 70°C | E32-A12 2M | 12 to 30 | — | ||||
| Glass substrate mapping |
E32-A09 2M | 15 to 38 | — | ||||
| 300°C | E32-A09H2 2M | 20 to 30 (center 25) | — | ||||
| Wet processes: Cleaning, Resist developing and etching |
60°C | E32-L11FP 2M | 8 to 20 mm from tip of lens (Recommended sensing distance: 11 mm), 19 to 31 mm from center of mounting hole A (Recommended sensing distance: 22 mm) |
||||
| Wet process: Resist stripping |
85°C | E32-L11FS 2M | 8 to 20 mm from tip of lens (Recommended sensing distance: 11 mm), 32 to 44 mm from center of mounting hole A (Recommended sensing distance: 35 mm) |
||||
| Through- beam |
Wafer mapping | 70°C | E32-A03 2M | 3,210 | 1,560 | 1,200 | 310 |
| E32-A03-1 2M | 3,210 | 1,560 | 1,200 | 310 | |||
| E32-A04 2M | 1,200 | 580 | 450 | 110 | |||
| E32-T24SR 2M | 3,930 | 1,910 | 1,460 | 380 | |||
| E32-T24S 2M | 4,000 *1 | 2,270 | 1,740 | 450 | |||
Kích thước
(Unit: mm)
Tolerance class IT16 applies to dimensions in this data sheet unless otherwise specified.
Fiber Amplifier Units

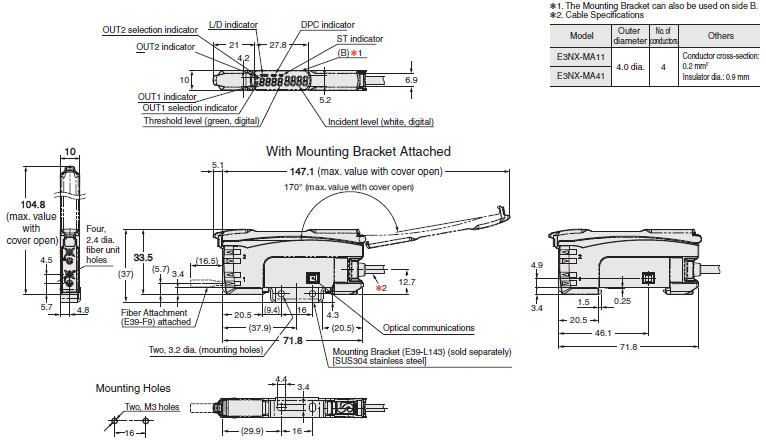

Pre-wired Amplifier Units
E3NX-MA11
E3NX-MA41

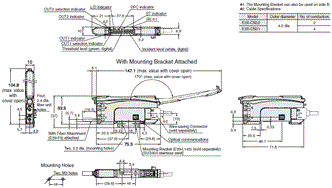

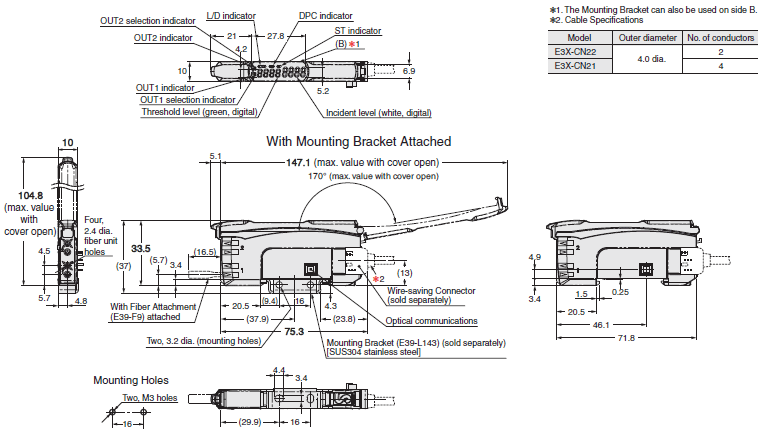

Amplifier Units with Wire-saving Connectors
E3NX-MA6
E3NX-MA8

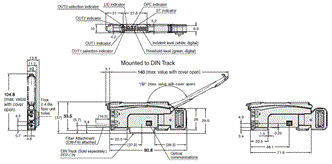

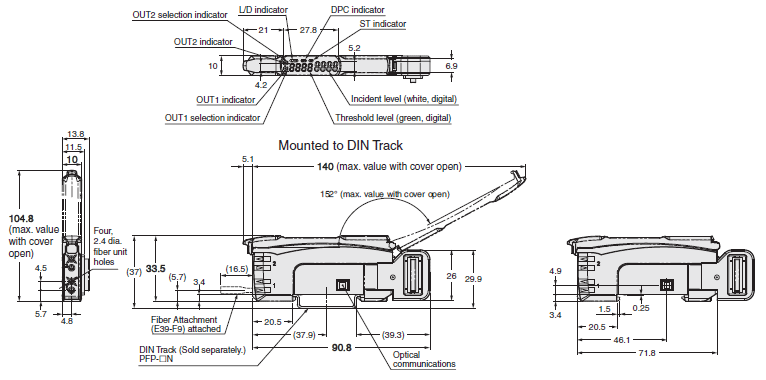

Amplifier Unit with Connector for
Sensor Communications Unit
E3NX-MA0
Accessories (Sold Separately)
Wire-saving Connectors
Master Connector
E3X-CN21
Slave Connector
E3X-CN22
Mounting Bracket
E39-L143
DIN Track
PFP-100N
PFP-50N
PFP-100N2
End Plate
PFP-M
Be the first to review “Bộ khuếch đại sợi quang Omron E3NX-MA”
SẢN PHẨM LIÊN QUAN
Liên hệ
Liên hệ
Liên hệ
Reviews
There are no reviews yet.
