Cảm biến quang điện Omron E3AS

Liên hệ

Liên hệ :

08 88 44 88 99

Liên hệ :

0978 63 73 78

Liên hệ :

0909 63 73 78

Liên Hệ Tư Vấn

Lưu ý: Quý khách có thể tùy chọn mẫu sản phẩm hoặc liên hệ để được tư vấn

Phát hiện đáng tin cậy các phôi khó giúp giảm thời gian thiết kế và vận hành thiết bị

Khi không thể phát hiện chính xác các phôi gia công khó phát hiện (bề mặt cong, bóng hoặc đúc) thì cần phải chọn lại hoặc điều chỉnh cảm biến. Sê-ri E3AS cung cấp khả năng phát hiện đáng tin cậy với ít ảnh hưởng của các bề mặt cong, bóng hoặc đúc, giúp giảm thời gian thiết kế và vận hành.

E3AS-HL dành cho phôi có bề mặt cong hoặc không đều và phôi bóng

Phát hiện đáng tin cậy các phôi kim loại có bề mặt cong hoặc không đều

Phát hiện đáng tin cậy các phôi gia công có màu hoặc bóng khác nhau

Sự khác biệt về mức độ giữa các phôi gia công mỏng có độ phản xạ thấp và nền đôi khi không thể phát hiện được. Cảm biến E3AS-HL, hầu như không bị ảnh hưởng bởi loại vật liệu hoặc màu sắc, có thể phát hiện sự khác biệt về mức độ.

Khả năng phát hiện có xu hướng không ổn định vì khoảng cách phát hiện khác nhau tùy thuộc vào vật liệu và màu sắc của phôi. Cảm biến E3AS-HL, hầu như không bị ảnh hưởng bởi loại vật liệu hoặc màu sắc, không yêu cầu điều chỉnh cho từng phôi gia công.

Cảm biến CMOS với công nghệ căn chỉnh ống kính tích hợp giúp giảm thiểu ảnh hưởng của các đặc tính vật liệu [ĐANG CHỜ XỬ LÝ BẰNG SÁNG CHẾ]*1

*1. “ĐANG CHỜ BẰNG SÁNG CHẾ” có nghĩa là chúng tôi đã nộp đơn xin cấp bằng sáng chế tại Nhật Bản. (Tính đến tháng 12 năm 2021)

E3AS-F dành cho các phôi gia công lớn có nhiều màu sắc hoặc bề mặt nhám

Phát hiện đáng tin cậy các phôi kim loại có bề mặt gồ ghề

Với chùm tia điểm, khả năng phát hiện không ổn định do ánh sáng phản xạ không đến được cảm biến tùy thuộc vào biên dạng của bề mặt phôi. Với điểm lớn của Cảm biến E3AS-F, khả năng phát hiện ít bị ảnh hưởng bởi độ nhám bề mặt do ánh sáng phản xạ chiếu tới cảm biến.

Phát hiện phôi đáng tin cậy với nhiều màu sắc khác nhau

Phát hiện có xu hướng không ổn định vì. khoảng cách phát hiện khác nhau tùy thuộc vào màu phôi. E3AS-F Các cảm biến sử dụng công nghệ TOF ít có khả năng bị ảnh hưởng bởi những thay đổi về màu sắc, giúp phát hiện ổn định các thùng chứa hoặc khối động cơ có màu khác nhau mà không thay đổi khoảng cách đã đặt.

TOF phát hiện các phôi gia công khác nhau và đo khoảng cách

Trong phương pháp TOF (Thời gian bay), khoảng cách được đo dựa trên thời gian đã trôi qua thay vì lượng ánh sáng tới nhận được. Do đó, các phép đo không bị ảnh hưởng bởi những thay đổi về màu sắc hoặc vật liệu của phôi.
Điều này có nghĩa là các phôi gia công có độ phản xạ thấp, chẳng hạn như cao su đen, có thể được phát hiện từ cùng một khoảng cách đã đặt.

Cài đặt linh hoạt giúp tiết kiệm thời gian thiết kế

Các giới hạn về không gian cảm biến làm cho công việc thiết kế và trang bị thêm thiết bị trở nên phức tạp, dẫn đến tốn nhiều thời gian. Sê-ri E3AS có thể được lắp đặt ở những vị trí khó khăn, giúp giảm thời gian thiết kế và vận hành.

E3AS-HL để lắp đặt nghiêng và gần

Cài đặt bất kể hình dạng và góc phôi

Các bề mặt cong của phôi kim loại có xu hướng ảnh hưởng đến khả năng phát hiện và việc thiết kế góc lắp rất tốn thời gian. Cảm biến E3AS-HL có thể được gắn ở một góc rộng, giúp thiết lập dễ dàng.

Các bề mặt cong của phôi gia công có độ phản xạ thấp có xu hướng ảnh hưởng đến khả năng phát hiện và việc thiết kế góc lắp sẽ tốn thời gian. Cảm biến E3AS-HL có thể được gắn ở một góc rộng, giúp thiết lập dễ dàng.

Cài đặt trong không gian hạn chế hoặc gần đèn

Can thiệp với các cảm biến khác phải được xem xét trong quá trình thiết kế. Cảm biến E3AS-HL ngăn cản nhiễu lẫn nhau giữa tối đa 4 cảm biến, cho phép cài đặt gần cho các ứng dụng như nhận dạng vật phẩm từ các vị trí lỗ.

Hiệu ứng của ánh sáng cho máy ảnh và ánh sáng mặt trời phải được xem xét trong quá trình thiết kế. Cảm biến E3AS-HL có thể hoạt động dưới ánh sáng xung quanh 20.000 lx, đạt mức tốt nhất trong lớp *2. Điều này cho phép bạn cài đặt các cảm biến trong vùng lân cận của đèn.

Thuật toán cảm biến phát hiện ánh sáng phản xạ tối thiểu từ bề mặt cong [Đầu tiên trong ngành]2 [ĐÃ CẤP BẰNG SÁNG CHẾ]3

Cảm biến E3AS-HL là cảm biến laser CMOS Class 1 đầu tiên trong ngành được trang bị FPGA.
Nó thực hiện lấy mẫu tốc độ cao của các dạng sóng ánh sáng nhận được ở 10.000 lần mỗi giây và xử lý tích lũy độc đáo của OMRON, làm tăng đáng kể độ nhạy của nó. Nó khuếch đại lượng ánh sáng nhỏ nhất để phát hiện một cách đáng tin cậy các phôi có bề mặt bóng, phôi có hình dạng phức tạp, cao su đen hoặc các phôi khác khó nhận được ánh sáng phản xạ.

E3AS-F cho cảm biến đường dài

Lắp đặt cảm biến phản xạ thay vì cảm biến xuyên chùm tia

Cảm biến E3AS-F phản xạ để phát hiện khoảng cách xa có thể được lắp đặt bên ngoài khu vực làm việc, điều này khó xảy ra với cảm biến xuyên chùm tia. Họ sử dụng phương pháp TOF để chỉ phát hiện phôi và bỏ qua công nhân.

Cài đặt gần như không bị ảnh hưởng bởi nền

Gắn linh hoạt hơn với giá đỡ linh hoạt [ĐANG CHỜ BẰNG SÁNG CHẾ]*3

Có thể dễ dàng điều chỉnh trục quang theo ba hướng: dọc, ngang và góc. Giá đỡ này có thể được gắn vào bất kỳ cảm biến quang điện nào có khoảng cách lỗ lắp 25,4 mm cũng như Cảm biến E3AS.

Không cần các biện pháp an toàn đặc biệt đối với laser loại 1

Sê-ri E3AS được phân loại là Loại 1, vì vậy không cần phải có các biện pháp an toàn laze.

*1. Các giá trị tham chiếu được đo bằng đối tượng cảm biến tiêu chuẩn OMRON.
*2. Dựa trên điều tra của OMRON vào tháng 9 năm 2019.
*3. “PATENT PENDING” có nghĩa là chúng tôi đã nộp đơn xin cấp bằng sáng chế tại Nhật Bản và “PATENTED” có nghĩa là chúng tôi đã nhận được bằng sáng chế tại Nhật Bản. (Tính đến tháng 12 năm 2021)

Lớp phủ chống gỉ trên bề mặt cảm biến đảm bảo hoạt động ổn định ngay cả trong môi trường khắc nghiệt

Khi cảm biến bị trục trặc hoặc bị hỏng do môi trường gây ra ngừng dây chuyền trong quá trình sản xuất hàng loạt, có thể mất nhiều thời gian để khởi động lại. Với bề mặt cảm biến được bảo vệ, Sê-ri E3AS giúp giảm thiểu thời gian ngừng hoạt động của dây chuyền và tối đa hóa thời gian hoạt động.

Lớp phủ chống gỉ trên bề mặt cảm biến giúp giảm tần suất làm sạch và phát hiện sai [Đứng đầu ngành]1 [ĐANG CHỜ BẰNG BẰNG SÁNG CHẾ]2

Bề mặt cảm biến bẩn có thể gây ra phát hiện sai do nguyên lý của cảm biến quang điện. Sê-ri E3AS có lớp phủ chống gỉ đầu tiên trong ngành trên bề mặt cảm biến giúp ngăn sương dầu và bụi bám vào bề mặt cảm biến, đồng thời giữ cho ống kính không bị mờ. Điều này làm giảm tần suất làm sạch bề mặt và phát hiện sai.

Bộ phận thổi khí nâng cao hiệu quả của lớp phủ chống hà [ĐÃ CẤP BẰNG SÁNG CHẾ]*2

Sử dụng bộ phận thổi khí giúp giảm đáng kể tần suất phát hiện sai vì nó ngăn không cho bề mặt cảm biến của các cảm biến được lắp đặt ở những vị trí hạn chế, khó làm sạch khỏi bị nhiễm bẩn. Nó có thể được gắn vào bất kỳ cảm biến quang điện nào có khoảng cách lỗ lắp 25,4 mm cũng như Cảm biến E3AS.

Vỏ bảo vệ phía trước giúp giảm lỗi cảm biến

Hàn bắn tóe trên bề mặt cảm biến hoặc va chạm trong khi vận hành có thể gây ra lỗi cảm biến và đôi khi cần phải thay thế cảm biến. Gắn nắp bảo vệ phía trước ngăn ngừa lỗi cảm biến. Khi có bất kỳ vấn đề nào xảy ra với nắp bảo vệ phía trước, chỉ cần thay thế nó. Không cần phải thay thế cảm biến và quấn lại nó.

Thiết kế vỏ độc đáo giúp giảm tần suất thay thế do hỏng hóc

Vỏ cảm biến được làm bằng thép không gỉ (SUS316L). Công nghệ hàn laser độc đáo của OMRON dành cho các vật liệu khác nhau giúp tăng cường khả năng bịt kín và bám dính giữa thép không gỉ và nhựa. Công nghệ hàn laze cho kim loại được sử dụng để hàn vỏ và vỏ của Cảm biến E3AS-F để hàn kín và bám dính an toàn giữa thép không gỉ.

Công nghệ hàn laze cho các vật liệu khác nhau [ĐÃ CẤP BẰNG SÁNG CHẾ]*2

Nó là một công nghệ để hàn các vật liệu khác nhau, nhựa và kim loại, sử dụng chùm tia laze. Các lỗ nhỏ được khoan vào vỏ kim loại, sau đó phần nhựa được nấu chảy bằng tia laser để hàn kín và bám dính an toàn.

Công nghệ hàn laser cho các vật liệu khác nhau [TOF E3AS-F]

Vỏ và nắp kim loại được hàn bằng tia laze để bịt kín các khoảng trống. Điều này đảm bảo độ kín khí cao hơn so với keo dán, tránh nước và dầu để giảm hỏng hóc.

*1. Dựa trên điều tra của OMRON vào tháng 9 năm 2019.
*2. “PATENT PENDING” có nghĩa là chúng tôi đã nộp đơn xin cấp bằng sáng chế tại Nhật Bản và “PATENTED” có nghĩa là chúng tôi đã nhận được bằng sáng chế tại
Nhật Bản. (Tính đến tháng 12 năm 2021)

Màn hình OLED và hướng dẫn cho phép cài đặt dễ dàng, nhanh chóng và tối ưu

Cảm biến E3AS cho phép hầu như bất kỳ ai thiết lập cài đặt tối ưu trên màn hình OLED dễ đọc bằng phương pháp giảng dạy. Hơn nữa, khả năng hoạt động dễ tiêu chuẩn hóa giúp cho các hướng dẫn từ xa trở nên đơn giản.

Màn hình OLED dễ đọc, dễ hiểu [CMOS E3AS-HL]

Hiển thị mức ngưỡng và giá trị được phát hiện trên cùng một màn hình giúp cài đặt mức ngưỡng dễ dàng. Ngoài ra, góc nhìn rộng và đảo ngược màn hình cho phép nhân viên tại chỗ dễ dàng nhìn thấy màn hình.

Nút hướng dẫn duy nhất ngăn các cài đặt không nhất quán

Dễ dàng và nhất quán đặt mức ngưỡng tối ưu bằng cách sử dụng nút hướng dẫn.

Hướng dẫn đối tượng để cài đặt dễ dàng nhằm phát hiện phôi gia công trong phạm vi chỉ định [CMOS E3AS-HL]

Giảng dạy đối tượng cho phép bạn dễ dàng đặt các mức ngưỡng trên và dưới chỉ bằng cách giữ nút. Hướng dẫn này là lý tưởng để phát hiện sự hiện diện của phôi gia công mà không có nền hoặc trong phạm vi khoảng cách được chỉ định.

Chỉ cần giữ nút để đặt các mức ngưỡng ở phía gần và phía xa của vị trí phôi (vị trí tham chiếu) cùng một lúc. Hướng dẫn này được sử dụng để phát hiện sự có mặt của phôi gia công ở vị trí đã xác định trước.

Các hoạt động dễ chuẩn hóa giúp giảm thời gian vận hành

Khi các nhà sản xuất thiết lập dây chuyền sản xuất tại địa phương, việc thiết lập các cảm biến đôi khi đòi hỏi kinh nghiệm và sự khéo léo của những người thợ lành nghề và hướng dẫn tại chỗ. Phương pháp giảng dạy chung cho Sê-ri E3AS cho phép bạn chuẩn hóa các quy trình vận hành, tạo điều kiện cho việc giảng dạy từ xa dễ dàng hơn.

Vận hành và bảo trì đường dây với ít người hơn trong thời gian ngắn hơn với IO-Link

Với IO-Link, giảm thời gian chạy thử bằng cách cài đặt hàng loạt cảm biến và giảm thời gian xử lý sự cố trong quá trình sản xuất hàng loạt bằng cách sử dụng dữ liệu hiện trường.

Giảm thời gian chạy thử bằng cài đặt ghi hàng loạt từ công cụ cấu hình thiết bị IO-Link

Thông tin cài đặt có thể được ghi hàng loạt vào hàng nghìn cảm biến trên một dòng, giúp giảm hiệu quả thời gian chạy thử và cài đặt không nhất quán.

Giám sát dự đoán và phục hồi nhanh chóng bằng cách kiểm tra và giám sát dữ liệu cảm biến

Màn hình cho thấy cường độ ánh sáng giảm do bề mặt bị nhiễm bẩn cảm biến hoặc lý do khác, cho phép người dùng thực hiện các hành động chủ động để ngăn phát hiện sai tiềm ẩn. Điều này làm giảm tần suất của các lỗi không mong muốn.

*1. Chỉ E3AS-HL và E3AS-F

Công nghiệp thực phẩm và hàng hóa

Phát hiện ổn định đối với các phôi biến đổi giúp loại bỏ nhu cầu thiết kế lại

Các cảm biến thông thường phải được chọn mỗi khi hình dạng, màu sắc, hoa văn hoặc hệ số phản xạ của phôi thay đổi, vì vậy thiết bị đôi khi cần được thiết kế lại. Sê-ri E3AS có thể phát hiện phôi gia công mà không bị ảnh hưởng đáng kể bởi hình dạng, màu sắc và vật liệu thay đổi, giúp tiết kiệm thời gian thiết kế lại.

E3AS-HL dành cho các phôi có hình dạng phức tạp, có màu, có hoa văn hoặc bóng

Cảm biến CMOS với công nghệ căn chỉnh ống kính tích hợp giúp giảm thiểu ảnh hưởng của các đặc tính vật liệu [ĐANG CHỜ XỬ LÝ BẰNG SÁNG CHẾ]*1

*1. “Đang chờ cấp bằng sáng chế” có nghĩa là chúng tôi đã nộp đơn xin cấp bằng sáng chế tại Nhật Bản. (Tính đến tháng 12 năm 2021)

E3AS-L dành cho phôi gia công có hình dạng đơn giản, độ phản chiếu thấp

Gói đèn LED độc đáo của OMRON phát hiện ổn định các phôi gia công có độ phản chiếu thấp

Cảm biến E3AS-L được trang bị một bộ phát mạnh gấp 6 lần so với các mẫu thông thường *2 và mang lại khả năng phát hiện ổn định nhờ khả năng nhận ánh sáng phản xạ bởi các phôi gia công có độ phản xạ thấp.
*2. So sánh với sản phẩm E3Z-LS.

Khắc phục những hạn chế về không gian, tăng tính linh hoạt trong thiết kế

Cảm biến phản xạ ngược được sử dụng để phát hiện phôi gia công khó hoặc khi cần khoảng cách phát hiện dài. Thiết kế với các cảm biến phản xạ ngược rất tốn thời gian do hạn chế về không gian lắp đặt vì thiết bị trở nên tinh vi và phức tạp. Mặt khác, Sê-ri E3AS cho phép thiết kế mà không cần gương phản xạ.

E3AS-HL cho băng tải nhiều làn của phôi có bề mặt cong

Phát hiện ổn định lon và chai nhựa không có gương phản xạ

Thuật toán cảm biến phát hiện ánh sáng phản xạ tối thiểu từ bề mặt cong [Đầu tiên trong ngành]1 [ĐÃ CẤP BẰNG SÁNG CHẾ]2

Cảm biến E3AS-HL được trang bị FPGA sử dụng thuật toán cảm biến đầu tiên trong ngành để thực hiện lấy mẫu tốc độ cao các dạng sóng ánh sáng nhận được ở 10.000 lần mỗi giây và xử lý tích lũy độc đáo của OMRON, làm tăng đáng kể độ nhạy của nó. Chúng khuếch đại lượng ánh sáng nhỏ nhất để phát hiện ổn định các phôi có bề mặt bóng hoặc không bằng phẳng, phôi có hình dạng phức tạp hoặc các phôi khác khó nhận được ánh sáng phản xạ.
Lưu ý: Không áp dụng cho các đối tượng trong suốt.

*1. Dựa trên điều tra của OMRON vào tháng 9 năm 2019.
*2. “BẰNG SÁNG CHẾ” có nghĩa là chúng tôi đã nhận được bằng sáng chế tại Nhật Bản. (Tính đến tháng 12 năm 2021)

E3AS-F để phát hiện đường dài trên các đường hội tụ và phân kỳ

Không cần gương phản xạ để thiết kế cảm biến đường dài không bị ảnh hưởng bởi màu sắc hoặc vật liệu của phôi

TOF phát hiện các phôi gia công khác nhau và đo khoảng cách

Trong phương pháp TOF (Thời gian bay), khoảng cách được đo dựa trên thời gian đã trôi qua thay vì lượng ánh sáng tới nhận được. Do đó, các phép đo không bị ảnh hưởng bởi những thay đổi về màu sắc hoặc vật liệu của phôi. Điều này có nghĩa là các phôi gia công có độ phản chiếu thấp, chẳng hạn như cao su đen, có thể được phát hiện từ khoảng cách xa hơn.

Giảng dạy cho phép cài đặt dễ dàng, nhanh chóng và tối ưu

Cảm biến E3AS cho phép hầu như mọi người dễ dàng thiết lập cài đặt tối ưu bằng phương pháp giảng dạy, loại bỏ việc làm lại do sự cố trong quá trình vận hành. Hơn nữa, khả năng hoạt động dễ tiêu chuẩn hóa giúp hướng dẫn công việc từ xa trở nên đơn giản.

Nút hướng dẫn duy nhất ngăn các cài đặt không nhất quán

Dễ dàng và nhất quán đặt mức ngưỡng tối ưu bằng nút hướng dẫn

Cài đặt nhanh chóng và dễ dàng ngay cả khi cài đặt một số lượng lớn cảm biến

Điều chỉnh độ nhạy bằng phương pháp điều chỉnh thông thường đòi hỏi phải có kinh nghiệm, sự khéo léo cũng như thời gian vì mức ngưỡng phải được điều chỉnh từng đơn vị một.
Với Sê-ri E3AS, chỉ cần nhấn nút hướng dẫn để tự động đặt mức ngưỡng, cho phép cài đặt nhanh chóng và dễ dàng.

Hướng dẫn tham khảo nền (nhạy cảm) để dễ dàng thiết lập tính năng phát hiện đối tượng trong suốt [ĐANG CHỜ XỬ LÝ BẰNG SÁNG CHẾ]*1 [CMOS E3AS-HL]

Trước đây, việc thiết lập cảm biến cho vật thể trong suốt đòi hỏi kinh nghiệm và sự khéo léo của những người thợ lành nghề thì nay có thể thực hiện chỉ bằng một nút bấm. Cảm biến E3AS-HL phát hiện sự hiện diện của phôi gia công từ sự thay đổi (tương quan) của thông tin khoảng cách nền và thông tin mức ánh sáng tới.

*1. “Đang chờ cấp bằng sáng chế” có nghĩa là chúng tôi đã nộp đơn xin cấp bằng sáng chế tại Nhật Bản. (Tính đến tháng 12 năm 2021)

Màn hình OLED dễ đọc, dễ hiểu [CMOS E3AS-HL]

Mức ngưỡng và giá trị được phát hiện hiển thị trên cùng một màn hình giúp cài đặt mức ngưỡng dễ dàng. Hơn nữa, góc nhìn rộng và đảo ngược màn hình cho phép nhân viên tại chỗ dễ dàng nhìn thấy màn hình.

Sức đề kháng môi trường nâng cao làm giảm thời gian ngừng hoạt động của dây chuyền và tần suất bảo trì

Khi cảm biến gặp trục trặc do môi trường gây ra sự cố ngừng dây chuyền trong quá trình sản xuất hàng loạt, có thể mất nhiều thời gian để khởi động lại. Với khả năng chống chịu môi trường nâng cao, Sê-ri E3AS sẽ giảm thiểu thời gian ngừng hoạt động của dây chuyền và tối đa hóa thời gian hoạt động.

Lớp phủ chống gỉ trên bề mặt cảm biến giúp giảm tần suất làm sạch và phát hiện sai [Đứng đầu ngành]1 [ĐANG CHỜ BẰNG BẰNG SÁNG CHẾ]2

Bề mặt cảm biến bẩn có thể gây ra phát hiện sai do nguyên lý của cảm biến quang điện. Sê-ri E3AS có lớp phủ chống gỉ đầu tiên trong ngành trên bề mặt cảm biến giúp ngăn các giọt nước và bụi giấy bám vào bề mặt cảm biến, đồng thời giữ cho ống kính không bị mờ. Điều này làm giảm phát hiện sai.

Bộ phận thổi khí nâng cao hiệu quả của lớp phủ chống hà [ĐÃ CẤP BẰNG SÁNG CHẾ]*2

Thiết kế vỏ độc đáo giúp giảm tần suất thay thế do hỏng hóc

Có thể ngăn phát hiện sai do thay đổi môi trường [CMOS E3AS-HL]

Phát hiện sai có thể xảy ra do ảnh hưởng của đèn đối với cảm biến tầm nhìn hoặc cảm biến gần đó sau khi thay đổi cách bố trí dây chuyền sản xuất.
Cảm biến E3AS-HL có thể hoạt động trong điều kiện ánh sáng xung quanh cao và có chức năng ngăn chặn nhiễu lẫn nhau, giảm tần suất phát hiện sai.

*1. Dựa trên điều tra của OMRON vào tháng 9 năm 2019.
*2. “Đang chờ cấp bằng sáng chế” có nghĩa là chúng tôi đã đăng ký bằng sáng chế tại Nhật Bản và “Đã được cấp bằng sáng chế” có nghĩa là chúng tôi đã nhận được bằng sáng chế tại
Nhật Bản. (Tính đến tháng 12 năm 2021)
*3. Dựa trên cuộc điều tra của OMRON vào tháng 9 năm 2020.

Vận hành và bảo trì đường dây với ít người hơn trong thời gian ngắn hơn với IO-Link

Giảm thời gian chạy thử bằng cài đặt ghi hàng loạt từ công cụ cấu hình thiết bị IO-Link

Thông tin cài đặt có thể được ghi hàng loạt vào hàng nghìn cảm biến trên một dòng, giúp giảm hiệu quả thời gian chạy thử và cài đặt không nhất quán.

Giám sát dự đoán và phục hồi nhanh chóng bằng cách kiểm tra và giám sát dữ liệu cảm biến

Đặc điểm

E3AS-HL

Line beam type

Connection method		Model
	Output	NPN output	PNP output
	IO-Link baud rate	—	*COM3 (230.4 kbps) 3**
Pre-wired (2 m) *1		E3AS-HL500LMN 2M	E3AS-HL500LMT 2M
M8 Connector		E3AS-HL500LMN M3	E3AS-HL500LMT M3
M12 Pre-wired Smartclick Connector (0.3m) *2		E3AS-HL500LMN-M1TJ 0.3M	E3AS-HL500LMT-M1TJ 0.3M
Pre-wired (2 m) *1		E3AS-HL150LMN 2M	E3AS-HL150LMT 2M
M8 Connector		E3AS-HL150LMN M3	E3AS-HL150LMT M3
M12 Pre-wired Smartclick Connector (0.3m) *2		E3AS-HL150LMN-M1TJ 0.3M	E3AS-HL150LMT-M1TJ 0.3M

Spot type

Connection method		Model
	Output	NPN output	PNP output
	IO-Link baud rate	—	*COM3 (230.4 kbps) 3**
Pre-wired (2 m) *1		E3AS-HL500MN 2M	E3AS-HL500MT 2M
M8 Connector		E3AS-HL500MN M3	E3AS-HL500MT M3
M12 Pre-wired Smartclick Connector (0.3m) *2		E3AS-HL500MN-M1TJ 0.3M	E3AS-HL500MT-M1TJ 0.3M
Pre-wired (2 m) *1		E3AS-HL150MN 2M	E3AS-HL150MT 2M
M8 Connector		E3AS-HL150MN M3	E3AS-HL150MT M3
M12 Pre-wired Smartclick Connector (0.3m) *2		E3AS-HL150MN-M1TJ 0.3M	E3AS-HL150MT-M1TJ 0.3M

*1. Models with 5-m cable length are also available with “5M” suffix. (Example: E3AS-HL500LMN 5M/E3AS-HL500MN 5M)
*2. M8 Pre-wired Connector Models are also availavble. When ordering, add “-M3J 0.3M” to the end of the model number
(e.g., E3AS-HL500LMN-M3J 0.3M/E3AS-HL500MN-M3J 0.3M).
*3. COM2 (38.4kbps) Models are also availavble. When ordering, add “D” to the end of the model number (e.g., E3AS-
HL500LMD 2M/E3AS-HL500MD 2M).

E3AS-F

Metal case type

Connection method		Model
	Output	NPN output	PNP output
	IO-Link baud rate	—	*COM3 (230.4 kbps) 3**
Pre-wired (2 m) *1		E3AS-F1500IMN 2M	E3AS-F1500IMT 2M
M8 Connector		E3AS-F1500IMN M3	E3AS-F1500IMT M3
M12 Pre-wired Smartclick Connector (0.3m) *2		E3AS-F1500IMN-M1TJ 0.3M	E3AS-F1500IMT-M1TJ 0.3M
Pre-wired (2 m) *1		E3AS-F1000IMN 2M	E3AS-F1000IMT 2M
M8 Connector		E3AS-F1000IMN M3	E3AS-F1000IMT M3
M12 Pre-wired Smartclick Connector (0.3m) *2		E3AS-F1000IMN-M1TJ 0.3M	E3AS-F1000IMT-M1TJ 0.3M

Plastic case type

Connection method		Model
	Output	NPN output	PNP output
	IO-Link baud rate	—	*COM3 (230.4 kbps) 3**
Pre-wired (2 m) *1		E3AS-F1500IPN 2M	E3AS-F1500IPT 2M
M8 Connector		E3AS-F1500IPN M3	E3AS-F1500IPT M3
M12 Pre-wired Smartclick Connector (0.3m) *2		E3AS-F1500IPN-M1TJ 0.3M	E3AS-F1500IPT-M1TJ 0.3M
Pre-wired (2 m) *1		E3AS-F1000IPN 2M	E3AS-F1000IPT 2M
M8 Connector		E3AS-F1000IPN M3	E3AS-F1000IPT M3
M12 Pre-wired Smartclick Connector (0.3m) *2		E3AS-F1000IPN-M1TJ 0.3M	E3AS-F1000IPT-M1TJ 0.3M

E3AS-L

Connection method		Model
	Output	NPN output	PNP output
	IO-Link baud rate	—	*COM3 (230.4 kbps) 3**
Pre-wired (2 m) *1		E3AS-L200MN 2M	E3AS-L200MT 2M
M8 Connector		E3AS-L200MN M3	E3AS-L200MT M3
M12 Pre-wired Smartclick Connector (0.3m) *2		E3AS-L200MN-M1TJ 0.3M	E3AS-L200MT-M1TJ 0.3M
Pre-wired (2 m) *1		E3AS-L80MN 2M	E3AS-L80MT 2M
M8 Connector		E3AS-L80MN M3	E3AS-L80MT M3
M12 Pre-wired Smartclick Connector (0.3m) *2		E3AS-L80MN-M1TJ 0.3M	E3AS-L80MT-M1TJ 0.3M

*1. Models with 5-m cable length are also available with “5M” suffix. (Example: E3AS-F1500IMN 5M/E3AS-F1500IPN 5M/
E3AS-L200MN 5M)
*2. M8 Pre-wired Connector Models are also availavble. When ordering, add “-M3J 0.3M” to the end of the model number
(e.g., E3AS-F1500IMN-M3J 0.3M/E3AS-F1500IPN-M3J 0.3M/E3AS-L200MN-M3J 0.3M).
*3. COM2 (38.4kbps) Models are also availavble. When ordering, add “D” to the end of the model number (e.g., E3AS-
F1500IMD 2M/E3AS-F1500IPD 2M/E3AS-L200MD 2M).

Accessories (Sold Separately)

Sensor I/O Connectors (Sockets on One Cable End)

(Models for Connectors / Pre-wired Connectors)
A Sensor I/O Connector is not provided with the Sensor. It must be ordered separately as required.

Round Water-resistant Connectors XS3F-M8 series

Appearance	Cable specification	Cable diameter (mm)	Cable connection direction	Cable length (m)	Sensor I/O Connector model number
M8 Connector	PVC robot cable	4 dia.	Straight	2	XS3F-M421-402-R
			Straight	5	XS3F-M421-405-R
			Right-angle	2	XS3F-M422-402-R
			Right-angle	5	XS3F-M422-405-R

Note: 1. The XS3W (Socket and Plug on Cable Ends), Cable length 1m and 10m is also available.
Refer to XS3 Series Datasheet (Cat. No. G147).
2. The connectors will not rotate after they are connected.
3. The cable is fixed at an angle of 180° from the sensor emitter/receiver surface.

Round Water-resistant Connectors XS5 series

Appearance	Cable specification	Cable diameter (mm)	Cable connection direction	Cable length (m)	Sensor I/O Connector model number
M12 Smartclick Connector	PVC robot cable	6 dia.	Straight	2	XS5F-D421-D80-F
			Straight	5	XS5F-D421-G80-F
			Right-angle	2	XS5F-D422-D80-F
			Right-angle	5	XS5F-D422-G80-F

Note: 1. The XS5W (Socket and Plug on Cable Ends) is also available. Refer to XS5 on your OMRON website for details.
2. The connectors will not rotate after they are connected.
3. The cable is fixed at an angle of 180° from the sensor emitter/receiver surface.

Mounting Brackets

A Mounting Bracket is not enclosed with the Sensor. Order a Mounting Bracket separately if required.

For E3AS-HL series

Appearance	Model (material)	Pre-wired	M12 Pre-wired Smartclick Connector	M8 Connector
L-shaped Mounting Bracket	E39-L221 (SUS304)	Yes	Yes	—
Horizontal Protective Cover Bracket	E39-L222 (SUS304)	Yes	Yes	—
Rear Mounting Bracket	E39-L223 (SUS304)	Yes	Yes	Yes *2
Robust Mounting Bracket	E39-L224 (SUS304)	Yes	Yes	—
L-shaped Mounting Bracket	E39-L231 (SUS304)	— *1	— *1	Yes *3
Horizontal Protective Cover Bracket	E39-L232 (SUS304)	— *1	— *1	Yes *3
Robust Mounting Bracket	E39-L234 (SUS304)	— *1	— *1	Yes *3
Front Protection Cover	*E39-E19 4**	Yes	Yes	Yes

*1. Can be used for Pre-wired models and M12 Pre-wired Smartclick Connector models. However, confirm the bracket
shape in advance.
*2. Confirm the installation environment and bracket shape of the Sensor I/O Connector to be connected.
*3. Use an L-shaped Sensor I/O Connector. Straight types cannot be installed.
*4. Front Protection Cover is Accessory for E3AS-HL. E3AS-F model and E3AS-L model cannot be installed.

For E3AS-F/L models

Appearance	Model (material)	Pre-wired	M12 Pre-wired Smartclick Connector	M8 Connector
L-shaped Mounting Bracket	E39-L201 (SUS304)	Yes	Yes	—
Horizontal Protective Cover Bracket	E39-L202 (SUS304)	Yes	Yes	—
Rear Mounting Bracket	E39-L203 (SUS304)	Yes	Yes	Yes *2
Robust Mounting Bracket	E39-L204 (SUS304)	Yes	Yes	—
L-shaped Mounting Bracket	E39-L211 (SUS304)	— *1	— *1	Yes *3
Horizontal Protective Cover Bracket	E39-L212 (SUS304)	— *1	— *1	Yes *3
Robust Mounting Bracket	E39-L214 (SUS304)	— *1	— *1	Yes *3

Common to E3AS series

Mounting Bracket is not enclosed with the Sensor. Order a Mounting Bracket separately if required.

Appearance	Model (material)	Pre-wired	M12 Pre-wired Smartclick Connector	M8 Connector
Flexible Mounting Bracket	E39-L261 *1 (SUS304)	Yes	Yes	Yes
Post 50 mm	E39-L262	Yes	Yes	Yes
Post 100 mm	E39-L263	Yes	Yes	Yes

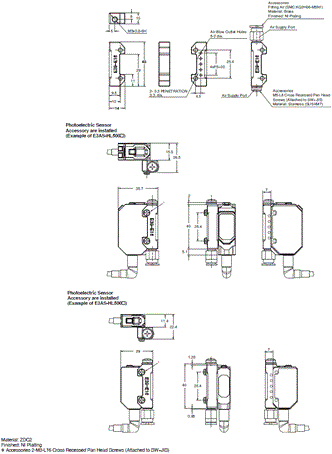

Air Blow Unit	*E39-E16 2**	Yes	Yes	Yes

Thông số kỹ thuật

E3AS-HL

Sensing method			Triangulation
Model		NPN Output	E3AS-HL500MN	E3AS-HL500LMN	E3AS-HL150MN	E3AS-HL150LMN
Model		PNP Output/COM3	E3AS-HL500MT	E3AS-HL500LMT	E3AS-HL150MT	E3AS-HL150LMT
*Sensing distance 1**			35 mm to the set distance		35 mm to the set distance
*Setting range 1**			35 to 500 mm		35 to 150 mm
Standard detectable difference *1			35 to 180 mm: 9 mm 180 to 300 mm: 18 mm 300 to 400 mm: 30 mm 400 to 500 mm: 45 mm at 10 m sec		35 to 50 mm: 1 mm 50 to 100 mm: 2 mm 100 to 150 mm: 4 mm at 10 m sec
Display minimum unit value			1 mm		0.1 mm
*Spot size (reference value) 2**			2.5 mm × 1.5 mm at distance of 500 mm	18 mm × 1.5 mm at distance of 500 mm	2.5 mm × 1.3 mm at distance of 150 mm	8 mm × 1.3 mm at distance of 150 mm
Light source (wavelength)			Red laser (660 nm), Class1 (IEC/EN60825-1:2014)
Power supply voltage			10 to 30 VDC (including 10% ripple (p-p)), Class2
Current consumption			100 mA max.
Input/ output	Control output		Load power supply voltage 30 VDC max. (Class2), the total load current of the two outputs is 100 mA max. Residual voltage (Load current 10 mA max.: 1 VDC max., Load current 10 to 100 mA: 2 VDC max.) Open-collector output (NPN/PNP output depending on model) N.O. (Normally Open) / N.C. (Normally Close) selectable
		NPN	OUTPUT 1: NO (Normally open), OUTPUT 2: NC (Normally closed)
		PNP/COM3	OUTPUT 1: NO (Normally open)/COM[], OUTPUT 2: NC (Normally closed)
	External input		Laser OFF / Teaching / Zero reset selectable NPN ON time: 0 V short-circuit or 1.5 V or less, OFF time: Power supply voltage short-circuit or open PNP ON time: Power supply voltage short-circuit or within power supply voltage – 1.5 V, OFF time: 0 V short-circuit or open
Response time			1.5 ms / 10 ms / 50 ms selectable
Threshold setting method			Teaching method / Manual Operations / IO-Link communications
Mutual interference prevention			4 units max. (when using the mutual interference prevention function)
Ambient illumination			Receiver surface illuminance: Incandescent lamp: 20,000 lx max., Sunlight: 25,000 lx max. at distance of 250 mm Incandescent lamp: 5,000 lx max., Sunlight: 10,000 lx max. at distance of 500 mm		Receiver surface illuminance: Incandescent lamp: 8,000 lx max., Sunlight: 16,000 lx max.

*1. Measured with OMRON’s standard workpiece (White ceramic).
*2. Defined by D4σ method at the maximum sensing distance. Detection may be influenced if there is light leakage outside
the defined region and the surroundings of the target object have a high reflectance in comparison to the target object.
Also, when detecting a workpiece that is smaller than the spot size, a correct value may not be obtained.

E3AS-F

Sensing method			TOF (Time of flight)
Model		Type	Metal case ([]: M), Plastic case ([]: P)
		NPN output	E3AS-F1500I[]N	E3AS-F1000I[]N
		PNP output/ COM3	E3AS-F1500I[]T	E3AS-F1000I[]T
Sensing distance			50 mm to the set distance (White paper or black paper 200 × 200 mm)	50 mm to the set distance (White paper or black paper 200 × 200 mm)
Setting range			100 to 1,500 mm (White paper 200 × 200 mm) 100 to 1,000 mm (Black paper 200 × 200 mm)	100 to 1,000 mm (White paper 200 × 200 mm) 100 to 500 mm (Black paper 200 × 200 mm)
Spot diameter (reference value)			95 mm dia. (at distance of 1,000 mm)
Differential travel			15% max. of set distance (Set distance 200 mm min.)
Reflectivity characteristic (black/white error)			10% max. of set distance (Set distance 200 mm min.)
Light source (wavelength)			Infrared laser (940 nm) Class1 (IEC/EN60825-1:2014)
Power supply voltage			10 to 30 VDC (including 10% ripple (p-p)), Class2
Current consumption			30 mA max.
Input/ output	Control output		Load power supply voltage: 30 VDC max., Class2, Load current: 100 mA max. (Residual voltage: Load current of less than 10 mA: 1 V max. Load current of 10 to 100 mA: 2 V max.) Open-collector output (NPN/PNP output depending on model)
		NPN	OUTPUT 1: NO (Normally open), OUTPUT 2: NC (Normally closed)
		PNP/COM3	OUTPUT 1: NO (Normally open)/COM[], OUTPUT 2: NC (Normally closed)
Response time			Operate or reset: 150 ms max.	Operate or reset: 90 ms max.
Threshold setting method			Teaching method/IO-Link communications
Ambient illumination			Incandescent lamp: 3,000 lx max., Sunlight: 10,000 lx max.

E3AS-L

Sensing method			Triangulation
Model		NPN Output	E3AS-L200MN	E3AS-L80MN
Model		PNP Output/COM3	E3AS-L200MT	E3AS-L80MT
Sensing distance			10 mm to the set distance (White paper or black paper 100 × 100 mm)
Setting range			40 to 200 mm (White paper or black paper 100 × 100 mm)	20 to 80 mm (White paper or black paper 100 × 100 mm)
Spot diameter (reference value)			25 × 25 mm at distance of 200 mm	4 mm dia. (at distance of 80 mm)
Differential travel			10% max. of set distance	White paper: 2% max. of set distance Black paper: 5% max. of set distance
Reflectivity characteristic (black/white error)			10% max. of set distance	5% max. of set distance
Light source (wavelength)			Red LED (624 nm)	Red LED (650 nm)
Power supply voltage			10 to 30 VDC (including 10% ripple (p-p)), Class2
Current consumption			35 mA max.
Input/ output	Control output		Load power supply voltage: 30 VDC max., Class2, Load current: 100 mA max. (Residual voltage: Load current of less than 10 mA: 1 V max. Load current of 10 to 100 mA: 2 V max.) Open-collector output (NPN/PNP output depending on model)
		NPN	OUTPUT 1: NO (Normally open), OUTPUT 2: NC (Normally closed)
		PNP/COM3	OUTPUT 1: NO (Normally open)/COM[], OUTPUT 2: NC (Normally closed)
Response time			Operate or reset: 1 ms max.
Threshold setting method			Teaching method/IO-Link communications
Ambient illumination			Incandescent lamp: 3,000 lx max., Sunlight: 10,000 lx max.

Common to E3AS series

Series		E3AS-HL	E3AS-F	E3AS-L
Protection circuits		Power supply reverse polarity protection, Output short-circuit protection, and Output reverse polarity protection
Ambient temperature range		Operating: -10 to 50°C, Storage: -25 to 70°C (with no icing or condensation)	Operating: -20 to 55°C, Storage: -40 to 70°C (with no icing or condensation)	Operating: -25 to 55°C, Storage: -40 to 70°C (with no icing or condensation)
Ambient humidity range		Operating: 35% to 85%, Storage: 35% to 95% (with no condensation)
Insulation resistance		20 MΩ min. at 500 VDC
Dielectric strength		1,000 VAC, 50/60 Hz for 1 min
Vibration resistance		10 to 55 Hz with a 1.5-mm double amplitude for 2 hours each in X, Y, and Z directions
Shock resistance		500 m/s² for 3 times each in X, Y, and Z directions
Degree of protection		IP67 (IEC60529) and IP67G *1 (JIS C 0920 Annex 1), IP69K (ISO20653)
Indicators		OLED Display (White), Power/Communication indicator (Green), Operation indicator (Orange) IO-Link Communication mode: blinking	Operation indicator (orange), Stability & Communication indicator (green) IO-Link Communication mode: blinking
Connection method		Pre-wired (standard cable length: 2 m), M8 Connector, M12 Pre-wired Smartclick Connector (standard cable length: 0.3m)
Weight (packed state/ Sensor only)	Pre-wired (2 m)	Approx. 180 g/ approx. 110 g	Metal case type: Approx. 135 g/approx. 90 g Plastic case type: Approx. 115 g/approx. 70 g	Approx. 135 g/ approx. 90 g
	M8 Connector	Approx. 120 g/ approx. 50 g	Metal case type: Approx. 75 g/approx. 30 g Plastic case type: Approx. 60 g/approx. 15 g	Approx. 75 g/ approx. 30 g
	M12 Pre-wired Smartclick Connector (0.3m)	Approx. 150 g/ approx. 80 g	Metal case type: Approx. 95 g/approx. 50 g Plastic case type: Approx. 75 g/approx. 30 g	Approx. 95 g/ approx. 50 g
Materials	Case	Stainless steel (SUS316L)	Metal case type: Main unit/mounting part/ connector part Stainless steel (SUS316L) Plastic case type: Main unit Polybutylene terephthalate (PBT) /polycarbonate (PC), Mounting part/connector part Nickel-plated brass	Stainless steel (SUS316L)
	Lens cover and Display	Methacrylic resin (PMMA) (Lens cover: Antifouling coating)
	Indicator	Polyamide 11 (PA11)	Metal case type: Polyamide 11 (PA11) Plastic case type: Polyethersulfone (PES)	Polyamide 11 (PA11)
Main IO-Link functions		Operation mode switching between NO and NC, execution of teaching (2-point teaching, Background teaching), setup of the threshold, timer function of the control output and timer time selecting, Restore Factory Settings, Key Lock (Unlock, Lock, Lock (No Button)), monitor output* (Detection level, Incident light level) * Only for E3AS-HL and E3AS-F
IO-Link Communication specifications	IO-Link specification	Ver. 1.1
	Baud rate	COM3 (230.4 kbps)
	Data length	PD size: 4 bytes, OD size: 1 byte (M-sequence type: TYPE_2_V)		PD size: 1 byte, OD size: 1 byte (M-sequence type: TYPE_2_1)
	Minimum cycle time	COM3: 1.2 ms
Accessories		Instruction manual, compliance sheet, index list (attached for IO-Link type only) E3AS-HL: FDA certification label and Warning label E3AS-F: FDA certification label Note: Mounting Brackets must be ordered separately.
