Tổng khoảng cách cho cáp là 400 m và Dải cảm biến kéo dài khoảng cách đi dây khoảng 7 lần so với các mẫu trước đây của chúng tôi.
Cảm biến rò rỉ Omron K7L-[UB]/ K7L-UDB
Liên hệ
Liên hệ :
08 88 44 88 99
Liên hệ :
0978 63 73 78
Liên hệ :
0909 63 73 78
Liên Hệ Tư Vấn
Lưu ý: Quý khách có thể tùy chọn mẫu sản phẩm hoặc liên hệ để được tư vấn
Bộ khuếch đại cảm biến rò rỉ chất lỏng siêu nhỏ cho phép khoảng cách giám sát rò rỉ chất lỏng dài nhất trong ngành. K7L-UB và K7L-UDB là các sản phẩm Thiết kế Giá trị của chúng tôi giúp tăng giá trị cho bảng điều khiển của bạn.
Tổng khoảng cách đạt được là 400 m cho cáp và Dải cảm biến để giảm thiểu thiệt hại do rò rỉ.
Mở rộng đáng kể khu vực phát hiện.
![Tính năng K7L-U[] / UD[][] 2](https://www.ia.omron.com/Images/1819_fe_113-255836.jpg)
Phát hiện dây bị đứt.
Phát hiện các dây bị đứt từ thiết bị chính đến đầu Dải cảm biến. Điều này nâng cao độ tin cậy trong các ứng dụng đi dây đường dài.
![K7L-U[] / UD[][] Tính năng 3](https://www.ia.omron.com/Images/1819_fe_213-255837.jpg)
Giúp giảm kích thước bảng gắn băng đảng.
Kích thước cực kỳ nhỏ gọn, với chiều rộng chỉ 16 mm, giúp tiết kiệm kích thước bảng điều khiển khi lắp nhiều Thiết bị lại với nhau.
![Tính năng K7L-U[] / UD[][] 4](https://www.ia.omron.com/Images/1819_fe_313-255838.jpg)
Tính năng khử tiếng ồn
Mạch khử tiếng ồn sử dụng cáp ba dây dẫn cho phép phát hiện rò rỉ chất lỏng ổn định với khả năng chống ồn tuyệt vời.
![K7L-U[] / UD[][] Tính năng 5](https://www.ia.omron.com/Images/1819_fe_413-255841.jpg)
Đặc điểm

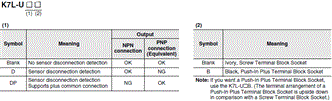

Model Number Legend
![K7L-U[] / UD[][] Lineup 1](https://www.ia.omron.com/Images/1819_lu_113-274788.gif)
Ordering Information
| Product name | Model | |
|---|---|---|
| Amplifier | Liquid Leakage Sensor Amplifier *1 | K7L-U |
| K7L-UB | ||
| Liquid Leakage Sensor Amplifier with Disconnection Detection Function *1 |
K7L-UD | |
| K7L-UDP | ||
| K7L-UDB | ||
| K7L-UDPB | ||
| Sensors | Sensing Band | F03-15 |
| F03-16PE | ||
| F03-16PT | ||
| F03-16SF F03-16SFC |
||
| Point Sensor (for K7L-U/UB) | F03-16PS | |
| F03-16PS-F | ||
| Mounting Brackets and Stickers | Sensing Band Stickers | F03-25 |
| F03-26PES | ||
| F03-26PEN | ||
| F03-26PTN | ||
| Point Sensor Mounting Brackets | F03-26PS | |
| Track-mounted Socket *2 (for K7L-U/UD) | Round terminals can be used. | P2RFZ-08 |
| Round terminals cannot be used. | P2RFZ-08-E | |
| Track-mounted Socket *2 (for K7L-UB/UDB) | Push-In Plus Terminal | P2RF-08-PU |
| Terminal Blocks | F03-20 | |
| Terminator | F03-20T | |
*1. Accessories are available. Check the ratings for details.
*2. The applicable models of the K7
*2. The applicable models of the K7
Thông số kỹ thuật
Characteristics
| Ambient temperature | Operating: -10 to 55°C |
|---|---|
| Ambient humidity | Operating: 45% to 85% |
| Insulation resistance | 10 MΩ at 100 VDC between case and current-carrying parts |
| Dielectric strength | 1,000 VAC at 50/60 Hz for 1 min between case and current-carrying parts |
| Power consumption | 1 W max. |
| Response time | Operate: 800 ms max. Release: 800 ms max. Startup time after power ON: 2 s max. |
| Weight | Approx. 14 g |
Ratings
| Rated power supply voltage |
12 to 24 VDC (Allowable voltage fluctuation range: 10 to 30 VDC) | |||
|---|---|---|---|---|
| Operate resistance | 0 to 1 MΩ variable Note: The adjuster (ADJUST) on the top of the Sensor Amplifier sets the resistance for detection within the setting range. It is factory-set to the upper limit. (Normally, the K7L can be used with the adjuster at this setting.) |
|||
| Disconnection detection function * |
Detection signal: 10 VDC max., 200 ms Detection time: 10 s max. Recovery: Operation is recovered by resetting the power supply. |
|||
| Release resistance | 105% min. of operate resistance | |||
| Output configuration |
Open-collector transistor output with 100 mA at 30 VDC max. for both liquid leakage detection and disconnection detection. Note: If the rightmost pin of the DIP switch on the side of the Sensor Amplifier is set to the down position, the output turns ON when liquid is detected; if it is set to the up position, the output turns OFF when liquid is detected. |
|||
| Vibration resistance | 10 to 150 Hz, 0.1-mm single amplitude with 15-m/s2 acceleration for 8 minutes 10 times each in X, Y, and Z directions |
|||
| Shock resistance | 150 m/s2 3 times each in six directions on 3 axes | |||
| Wiring distance | Wiring cable, Sensing Band: Total: 400 m max. Note: These values are possible on the condition that a completely insulated 3-conductor VCT cable with a thickness of 0.75 mm2 and a dielectric strength of 600 V is used together with the Liquid Sensing Band specified by OMRON. (A 0.2-mm2 cable can also be used.) |
|||
| Accessories | Product Name | Terminal Block | Screwdriver for ADJUST | Terminator |
| Model | F03-20 | — | F03-20T | |
| K7L-U/UB | 1 | 1 | — | |
| K7L-UD/UDB/UDP/UDPB | 1 | 1 | 1 | |
* For the K7L-UD[][].
Kích thước
(Unit: mm)
Liquid Leakage Sensor Amplifier
K7L-U/-UD/-UDP
![K7L-U[] / UD[][] Dimensions 1](https://www.ia.omron.com/Images/1819_dm_113-119498.gif)
Liquid Leakage Sensor Amplifier
K7L-UB/-UDB/-UDPB
![K7L-U[] / UD[][] Dimensions 2](https://www.ia.omron.com/Images/1819_dm_213-228693.gif)
Terminal Block *
F03-20
![K7L-U[] / UD[][] Dimensions 3](https://www.ia.omron.com/Images/1819_dm_313-228692.gif)
Terminator *
F03-20T
![K7L-U[] / UD[][] Dimensions 4](https://www.ia.omron.com/Images/1819_dm_413-228694.gif)
Track-mounted Sockets *
P2RFZ-08 (Round terminals can be used.)
![K7L-U[] / UD[][] Dimensions 5](https://www.ia.omron.com/Images/1819_dm_513-228691.gif)
Note: The applicable models of the K7L depend on the model of the Socket. If the correct Socket is not used, the K7L nameplate will be upside down.
Track-mounted Sockets *
P2RFZ-08-E
![K7L-U[] / UD[][] Dimensions 7](https://www.ia.omron.com/Images/1819_dm_613-257742.gif)
Note: The applicable models of the K7L depend on the model of the Socket. If the correct Socket is not used, the K7L nameplate will be upside down.
Front-mounting Sockets
P2RF-08-PU
![K7L-U[] / UD[][] Dimensions 9](https://www.ia.omron.com/Images/1819_dm_713-257743.gif)
Note: The applicable models of the K7L depend on the model of the Socket. If the correct Socket is not used, the K7L nameplate will be upside down.
Liquid Leakage Point Sensor
F03-16PS
F03-16PS-F
![K7L-U[] / UD[][] Dimensions 11](https://www.ia.omron.com/Images/1819_dm_813-257744.gif)
Point Sensor Mounting Bracket
F03-26PS
![K7L-U[] / UD[][] Dimensions 12](https://www.ia.omron.com/Images/1819_dm_913-257745.gif)
* The Terminal Block is made of nylon 66. Mount the Terminal Block in locations not subject to liquid chemicals using M3 screws.
* Secure the Sockets with M3 screws at a torque of 0.78 to 1.18 N·m.
MODEL
| STT | Chi tiết | Tiêu đề | Tải xuống |
| 1 | DANH SÁCH MODEL | K7L | Item list of K7L |
TÀI LIỆU
| STT | Chi tiết | Tiêu đề | Tải xuống |
| 1 | TÀI LIỆU | K7L |  |
