Giải Pháp Điều khiển nhiệt PID mới MAC10

So sánh Shimax MAC10 với Autonics TCN4: Giải pháp thay thế tối ưu cho hệ thống gia nhiệt ?

1. Tổng quan về bộ điều khiển nhiệt độ trong công nghiệp

Bộ điều khiển nhiệt độ (PID controller) là thành phần không thể thiếu trong các hệ thống gia nhiệt như: lò sấy, lò gia nhiệt, máy ép nhiệt, tủ ủ, máy cán màng, máy gia nhiệt khuôn,… Thiết bị này giúp duy trì mức nhiệt ổn định, chính xác và tiết kiệm năng lượng thông qua việc điều chỉnh công suất gia nhiệt một cách liên tục dựa trên tín hiệu từ cảm biến nhiệt.

Trong số các thương hiệu phổ biến tại Việt Nam, Autonics TCN4 gần như là một lựa chọn mặc định nhờ độ phổ cập cao. Tuy nhiên, Shimax MAC10 – một thương hiệu đến từ Nhật Bản, đang trở thành lựa chọn thay thế đáng cân nhắc nhờ tính năng cao cấp, giá thành hợp lý và khả năng tùy biến đầu vào/đầu ra linh hoạt.

2. Vì sao cần điều khiển PID?

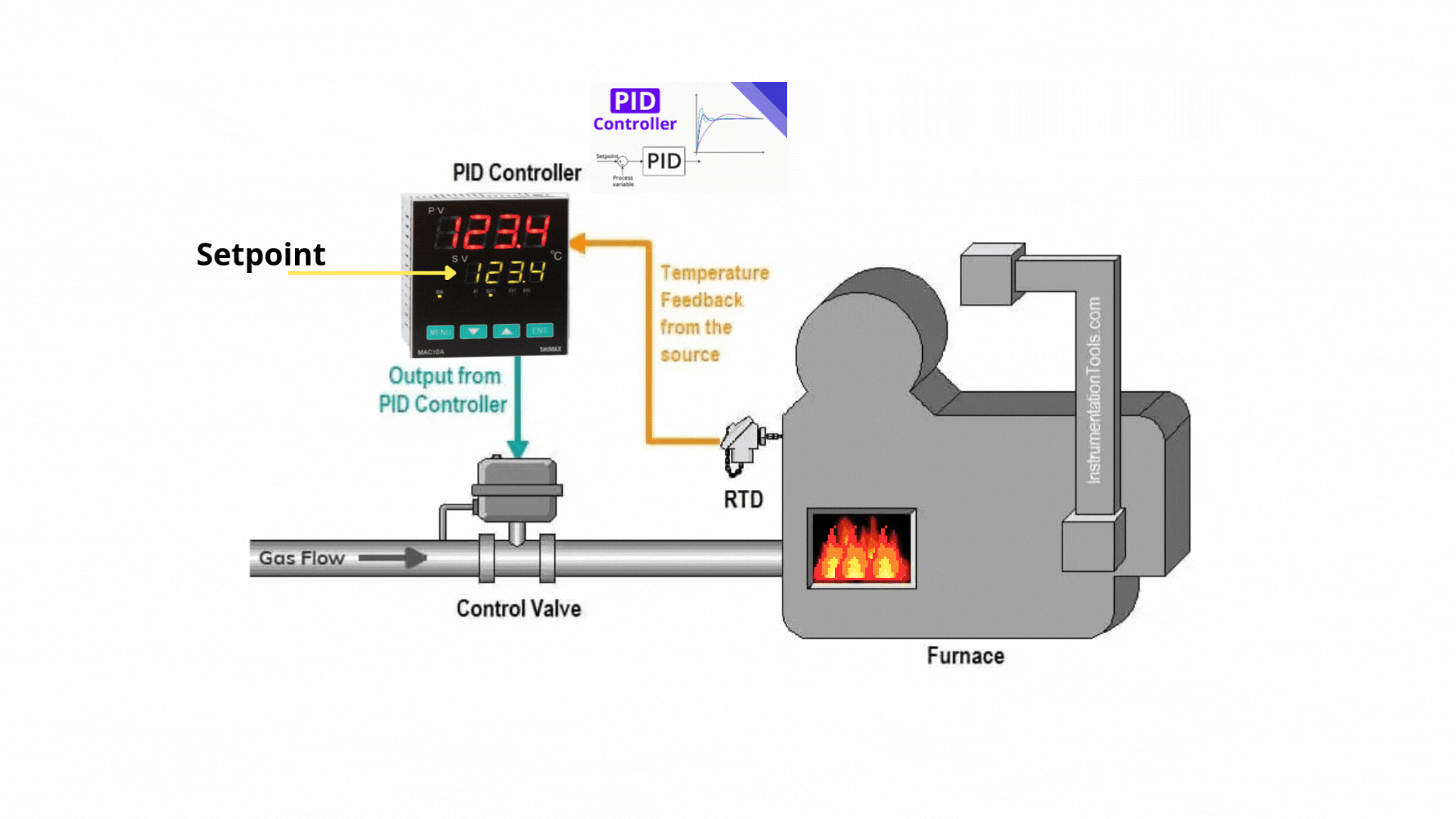

Để có thể hiểu được vì sao cần dùng bộ PID, chúng ta có một ví dụ cụ thể về quá trình kiểm soát nhiệt độ nước xả từ lò sưởi đốt gas công nghiệp.

Phương pháp trước đây người ta thường vận hành phải xem đồng hồ đo nhiệt, điều chỉnh van để có thể kiểm soát được nhiệt độ cho nước xả. Nhiệt độ tăng cao cần phải vặn giảm góc mở van gas. Còn nhiệt độ giảm thì cần tăng góc mở của van.

Điều khiển này gọi là điều khiển phản hồi, bởi việc thay đổi tốc độ đốt qua phản hồi từ đồng hồ đo nhiệt. Việc thay đổi van gas có ảnh hưởng tới nhiệt độ. Kết quả sẽ được đưa về cho người vận hành qua đồng hồ và được lặp lại theo 1 vòng tuần hoàn.

Hiện nay, bộ PID được dùng để kiểm soát nhiệt độ dễ dàng hơn. Hệ thống sử dụng tới thiết bị đo nhiệt độ điện tử với van điều khiển điện kết hợp với bộ điều khiển, giúp thiết lập, kết nối với thiết bị đo nhiệt và van.

Kỹ sư sẽ lập tham số trong độ điều khiển ở nhiệt mong muốn. Lắp ở vị trí với đầu ra của bộ là nơi van điều khiển đặt. Cảm biến nhiệt, tín hiệu nhiệt độ đo được truyền đến bộ PID giúp so sánh những giá trị nhiệt độ được nhận từ cảm biến với giá trị của nhiệt độ điểm đặt ban đầu.

Nó tính toán sai số, chênh lệch để từ đó giúp xác định được đầu ra, góc mở van đảm bảo cho nhiệt độ luôn nằm trong giá trị cho phép. Nếu nhiệt độ tăng bộ điều khiển sẽ mở góc mở van, khi nhiệt thấp thì bộ điều khiển sẽ tăng góc mở van. Thiết bị này giúp mang lại sự tiện dụng cho người, vượt trội hơn hẳn so với những phương pháp thủ công truyền thống trước đây.

3. Giới thiệu thương hiệu Shimax – Hàng sản xuất 100% tại Nhật Bản

Shimax là thương hiệu thiết bị đo và điều khiển nhiệt đến từ Nhật Bản, chuyên cung cấp các dòng PID controller cho thị trường nội địa Nhật và các nước châu Á. Điểm nổi bật của Shimax là toàn bộ sản phẩm được sản xuất 100% tại Nhật Bản, từ thiết kế mạch, bo mạch, phần mềm cho đến hoàn thiện cơ khí – điều mà phần lớn thương hiệu phổ thông không duy trì được.

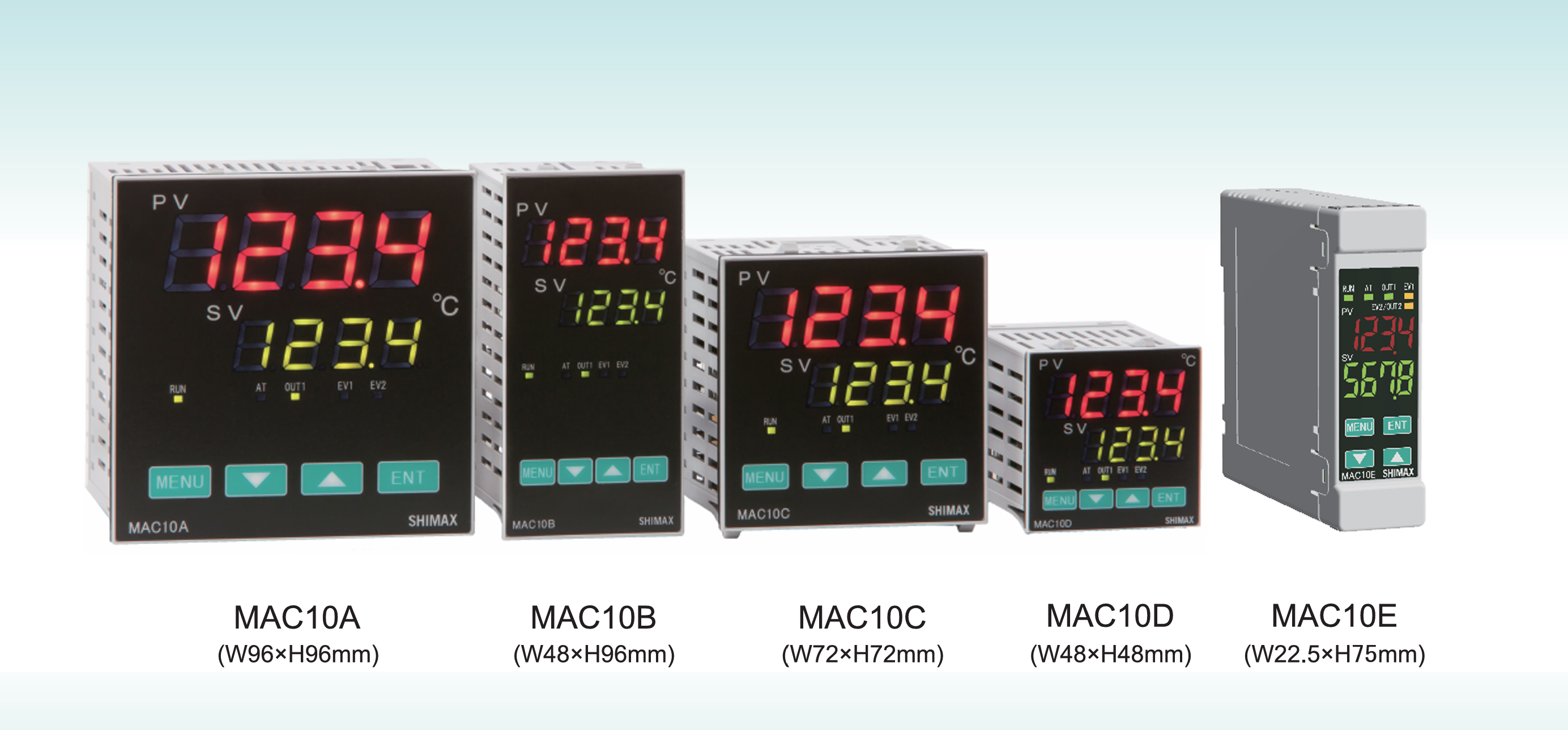

Sản phẩm tiêu biểu: Shimax MAC10 series – dòng điều khiển nhiệt độ đa năng, tích hợp Auto Tuning PID, đa dạng đầu vào (thermocouple, RTD, analog mA/V), hỗ trợ nhiều dạng đầu ra (relay, SSR, analog), và có mã tích hợp sẵn giao tiếp RS485 Modbus RTU.



4. Điểm mạnh nổi bật của Shimax MAC10

Tùy biến cao – phù hợp đa ứng dụng

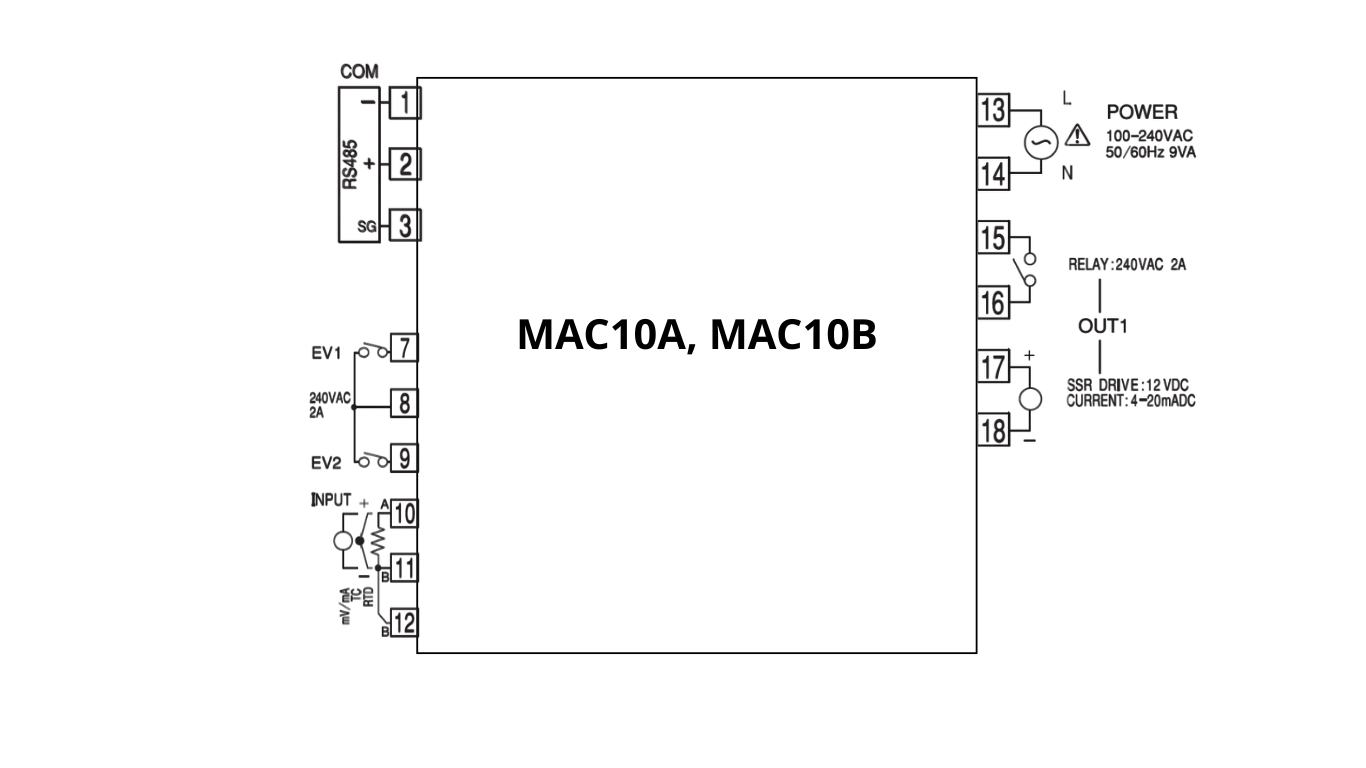

  • Hỗ trợ nhiều chuẩn tín hiệu vào: từ Thermocouple (K, J, T, E, R, S, N, B, Wre5-26) đến RTD (Pt100), Analog (mA,mV) giúp linh hoạt trong lắp đặt mới hoặc thay thế hệ thống cũ.

  • Ngõ ra điều khiển: Relay 2A 220VAC, SSR, analog (4~20mA), điều khiển xung Motor Servo.

Auto Tuning – Chính xác, tối ưu.

  • Chế độ Auto Tuning tự động dò tham số PID phù hợp với từng hệ thống.

  • Kỹ thuật viên không cần tính toán thủ công thông số P–I–D như các dòng cũ (Autonics TCN4).

Truyền thông RS485

  • Giao tiếp RS485 (Modbus RTU) cho phép Shimax MAC10 kết nối với PLC, HMI, SCADA, mở rộng dễ dàng sang các hệ thống điều khiển giám sát từ xa.

  • Đây là lợi thế lớn trong thời đại nhà xưởng chuyển đổi số và thu thập dữ liệu sản xuất.

5. Khi nào nên thay thế Autonics bằng Shimax MAC10?

Tình huống hiện tại Giải pháp thay thế bằng Shimax MAC10
Dùng TCN4 đời cũ, thiếu RS485 Chuyển sang mã MAC10X-XXX-XR (RS485) để kết nối PLC dễ dàng
Muốn dùng tín hiệu Analog input (mA/V) MAC10 hỗ trợ sẵn, không cần mua thêm module
Cần hệ số PID chính xác nhưng không có Auto Tuning MAC10 xử lý nhanh qua Auto Tuning
Cần giá thành tốt cho dự án nhiều máy Shimax có mức giá cạnh tranh hơn 15–20% tùy số lượng

✅ Xem thêm bảng mã MAC10 đầy đủ tại: /bo-dieu-khien-nhiet-do-pid-shimax/

✅ Dòng MAC10 có truyền thông RS485: bo-dieu-khien-nhiet-do-pid-shimax/truyenthong-rs485/
